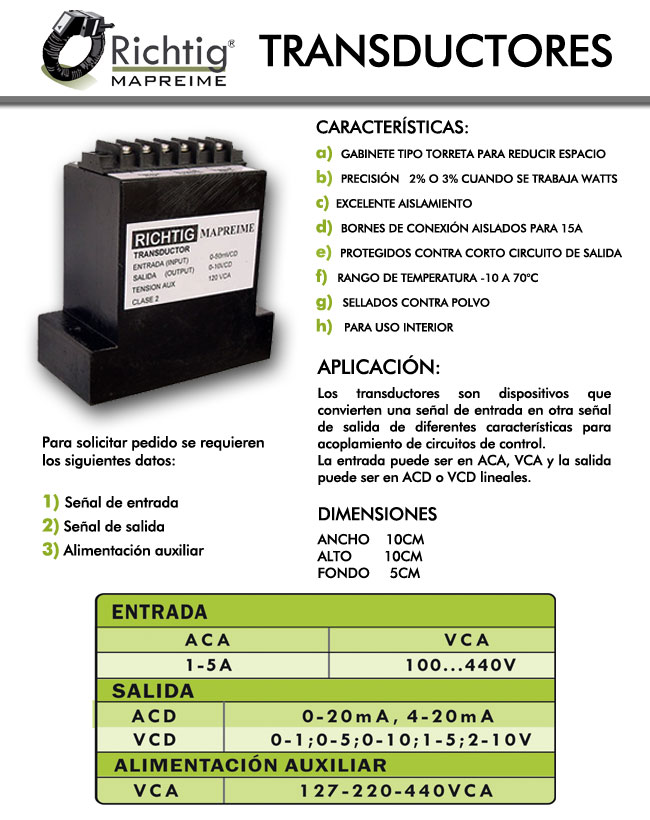

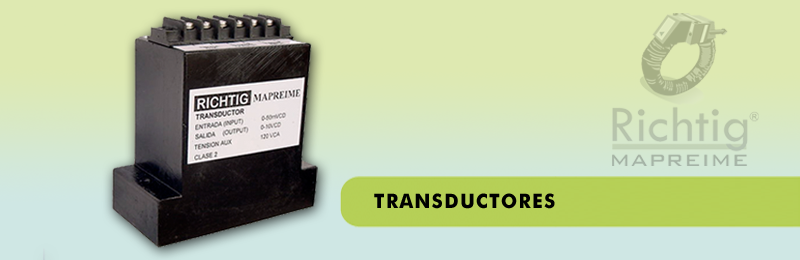

TRANSDUCTORES
CARACTERÍSTICAS:
a) GABINETE TIPO TORRETA PARA REDUCIR ESPACIO
b) PRECISIÓN 2% O 3% CUANDO SE TRABAJA WATTS
c) EXCELENTE AISLAMIENTO
d) BORNES DE CONEXIÓN AISLADOS PARA 15A
e) PROTEGIDOS CONTRA CORTO CIRCUITO DE SALIDA
f) RANGO DE TEMPERATURA - 10 A 70°C
g) SELLADOS CONTRA POLVO
h) PARA USO INTERIOR
APLICACIÓN:
Los transductores son dispositivos que convierten una señal de entrada en otra señal de salida de diferentes características para acoplamiento de circuitos de control.

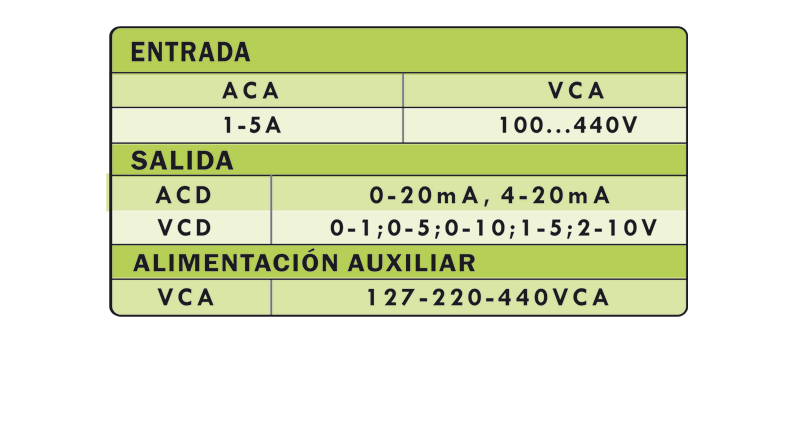

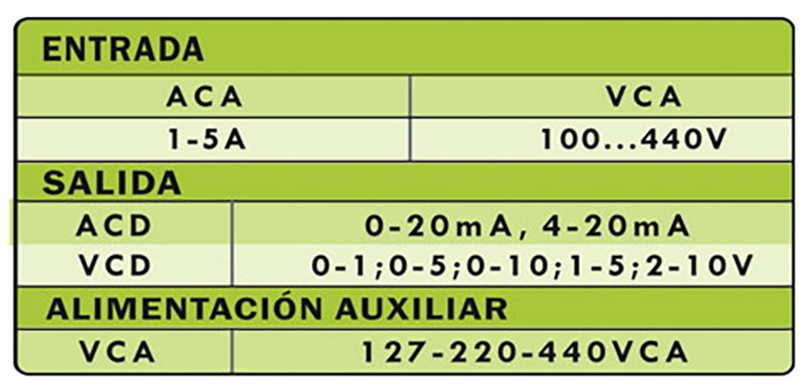

La entrada puede ser en ACA, VCA y la salida puede ser en ACD o VCD lineales.
DIMENSIONES
ANCHO 10CM
ALTO 10CM
FONDO 5CM
Para solicitar pedido se requieren los siguientes datos:
1) Señal de entrada
2) Señal de salida
3) Alimentación auxiliar

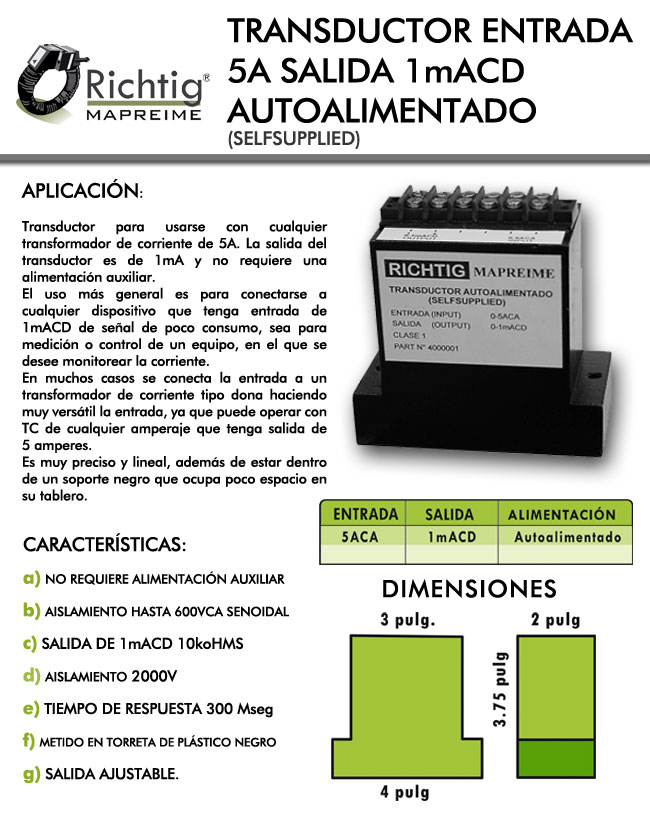

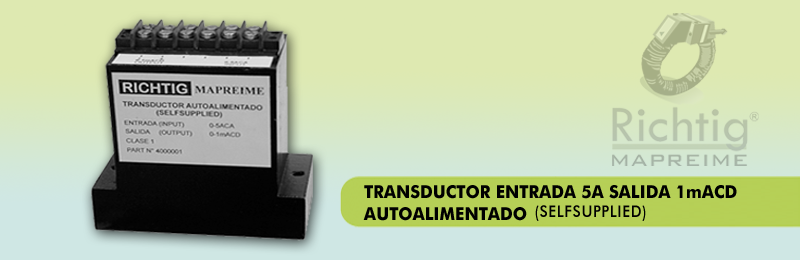

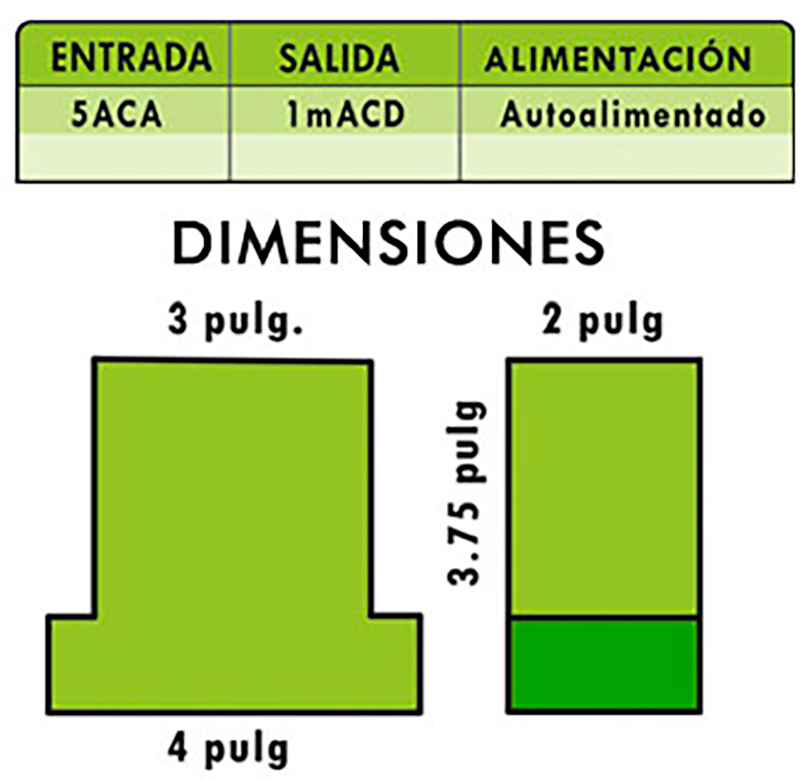

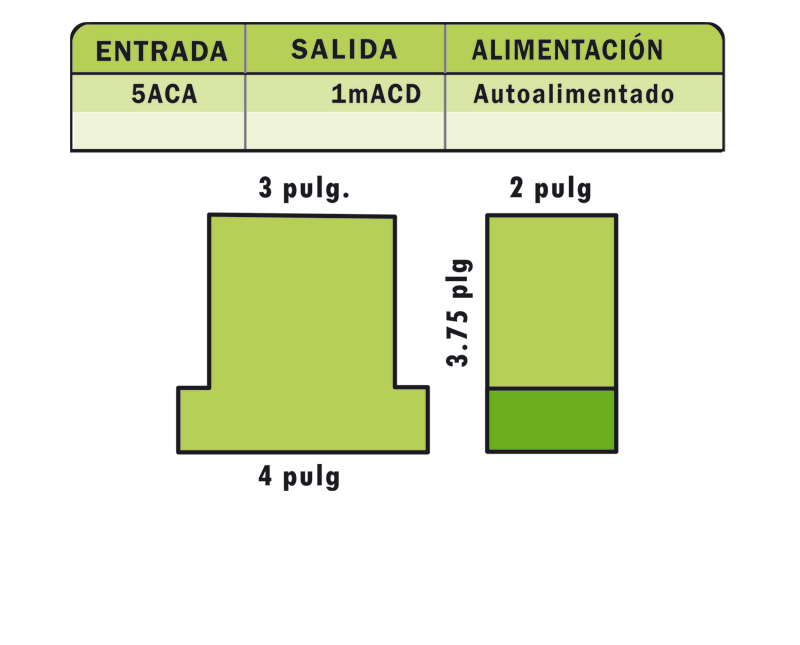

TRANSDUCTOR ENTRADA 5A SALIDA 1mACD
AUTOALIMENTADO (SELFSUPPLIED)
APLICACIÓN:
Transductor para usarse con cualquier transformador de corriente de 5A. La salida del transductor es de 1mA y no requiere una alimentación auxiliar.
El uso más general es para conectarse a cualquier dispositivo que tenga entrada de 1mACD de señal de poco consumo, sea para medición o control de un equipo, en el que se desee monitorear la corriente.
En muchos casos se conecta la entrada a un transformador de corriente tipo dona haciendo muy versátil la entrada, ya que puede operar con TC de cualquier amperaje que tenga salida de 5 amperes.
Es muy preciso y lineal, además de estar dentro de un soporte negro que ocupa poco espacio en su tablero.
CARACTERÍSTICAS
a) No requiere alimentación auxiliar
b) Aislamiento hasta 600VCA senoidal
c) Salida de 1mACD 10kohms
d) Aislamiento 2000V
e) Tiempo de respuesta 300 Mseg
f) Metido en torreta de plástico negro
g) Salida ajustable.

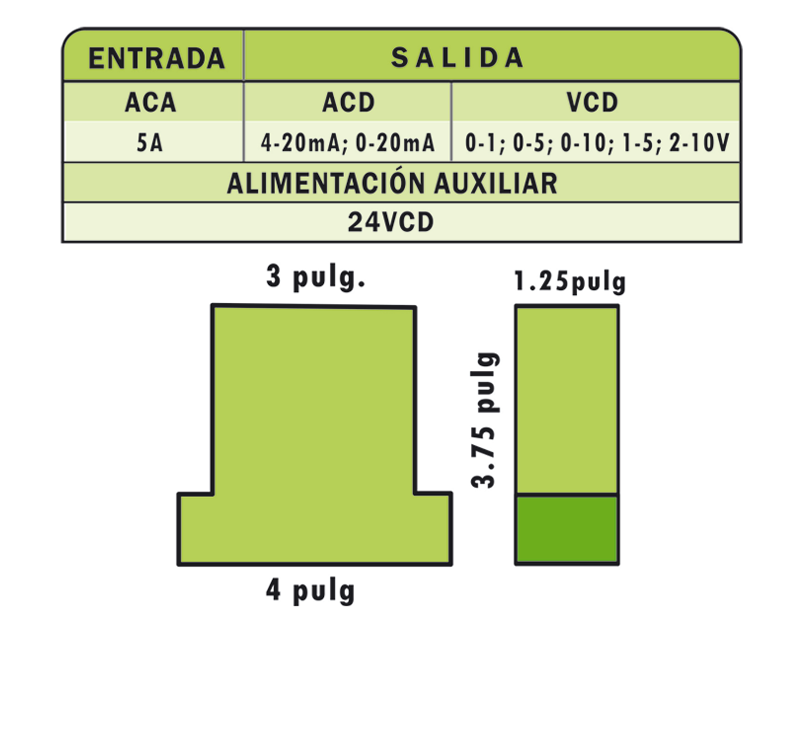

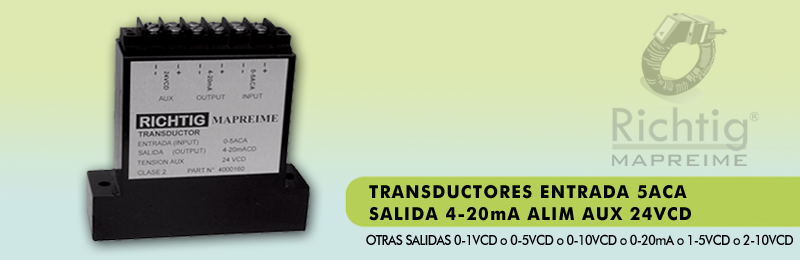

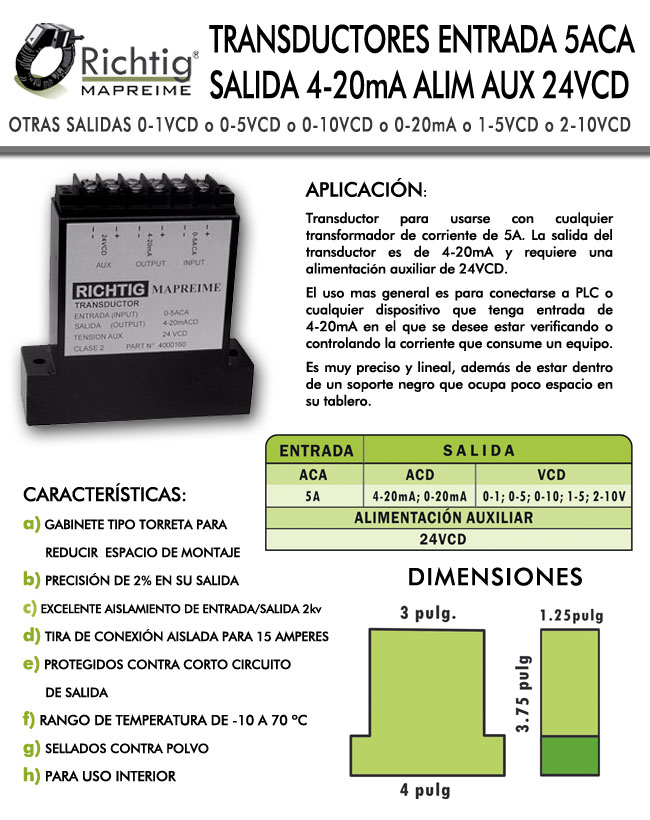

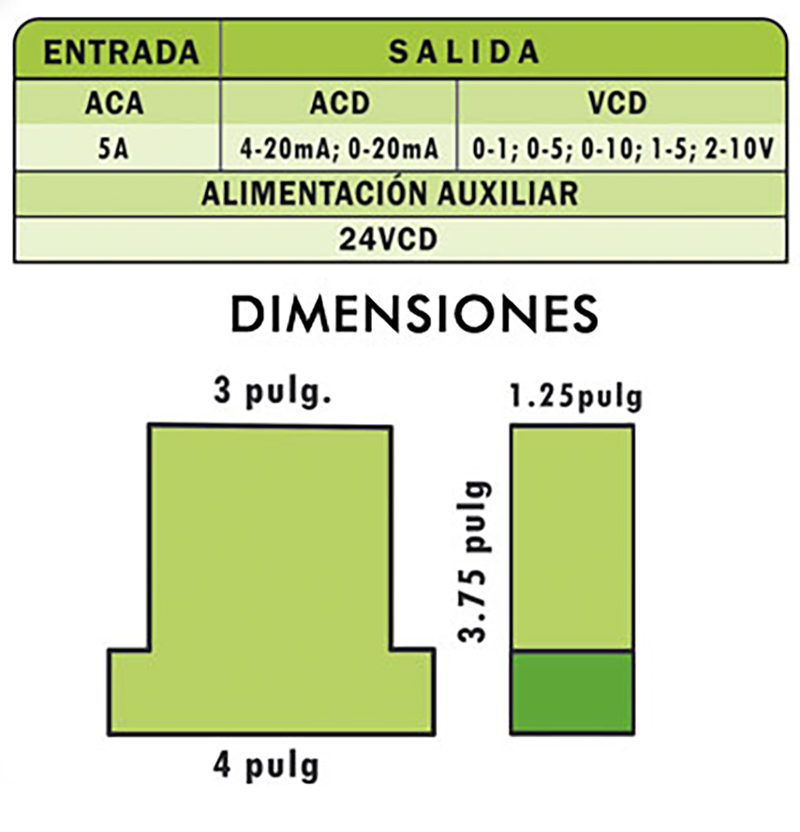

TRANSDUCTORES ENTRADA 5ACA
SALIDA 4-20mA ALIM AUX 24VCD
OTRAS SALIDAS 0-1VCD ó 0-5VCD ó 0-10VCD ó 0-20mA ó 1-5VCD ó 2-10VCD
APLICACIÓN:
Transductor para usarse con cualquier transformador de corriente de 5A. La salida del transductor es de 4-20mA y requiere una alimentación auxiliar de 24VCD.
El uso más general es para conectarse a PLC o cualquier dispositivo que tenga entrada de 4-20mA en el que se desee estar verificando o controlando la corriente que consume un equipo.
Es muy preciso y lineal, además de estar dentro de un soporte negro que ocupa poco espacio en su tablero.
CARACTERÍSTICAS:
a)Gabinete tipo torreta para reducir espacio de montaje
b) Precisión de 2% en su salida
c) Excelente aislamiento de entrada/salida 2kv
d) Tira de conexión aislada para 15 amperes
e) Protegidos contra corto circuito de salida
f) Rango de temperatura de -10 a 70 ºc
g) Sellados contra polvo
h) Para uso interior
