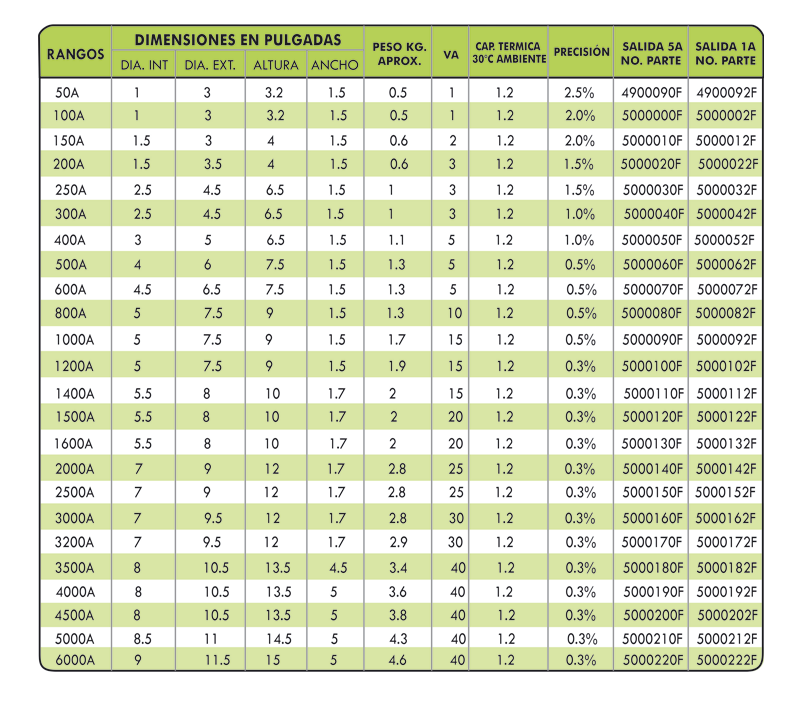

TRANSFORMADORES PARA MEDICIÓN I

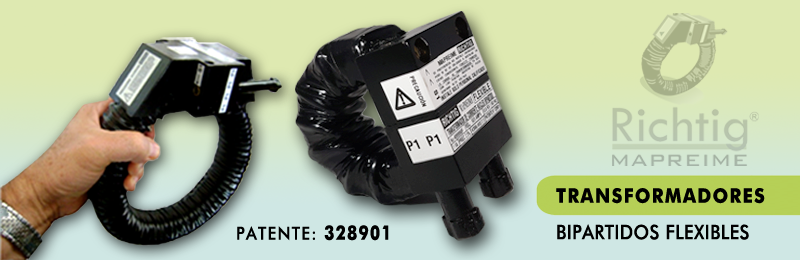

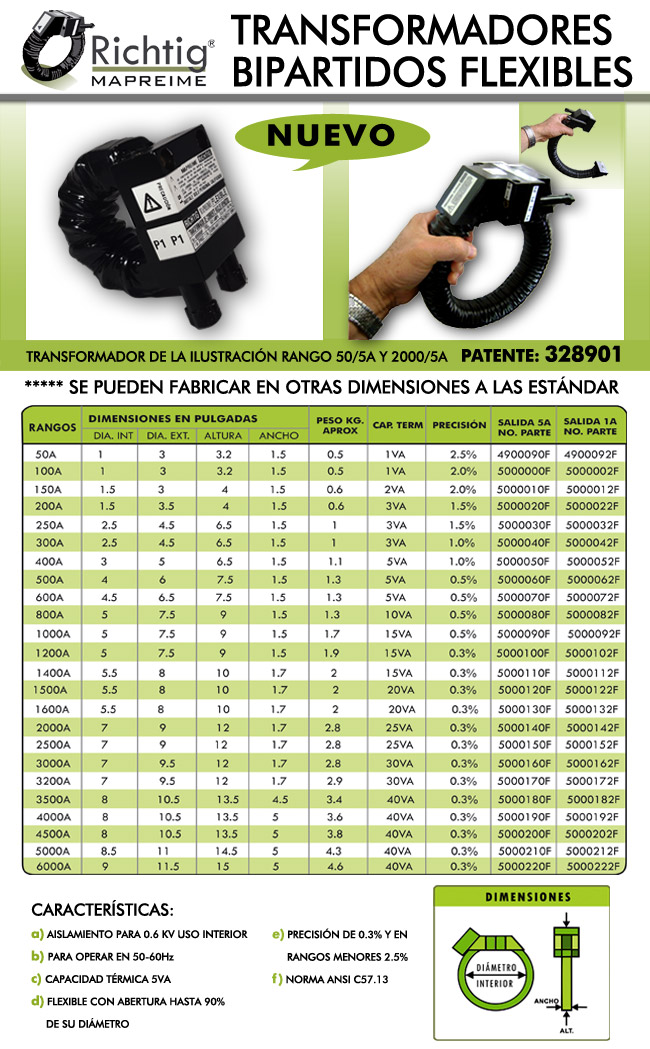

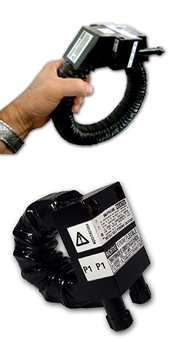

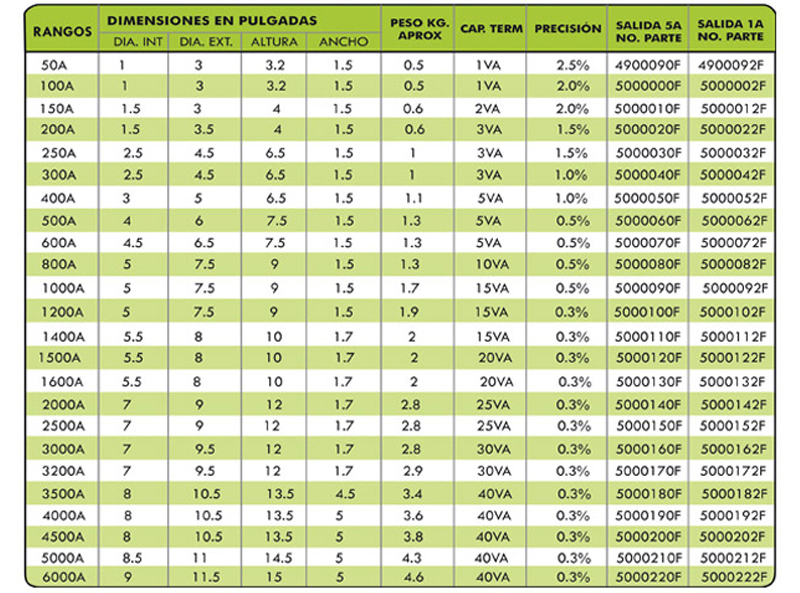

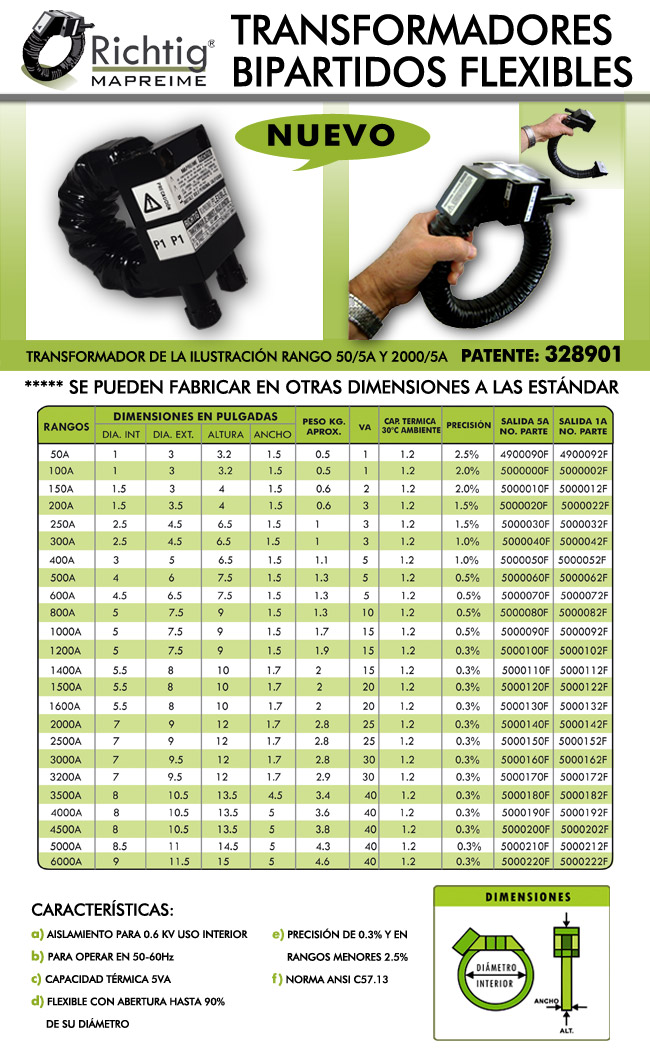

BIPARTIDOS FLEXIBLES


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA OPERAR EN 50-60HZ


c) FLEXIBLE CON APERTURA HASTA 90% DE SU DIÁMETRO


d) PRECISIÓN 0.3% AL 2.4% EN RANGOS MENORES


e) NORMA ANSI C57.13

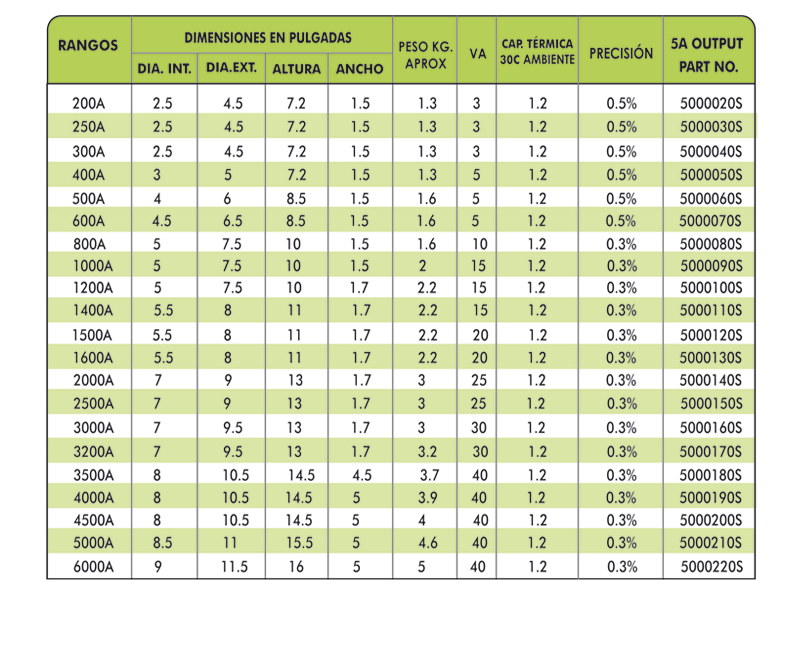

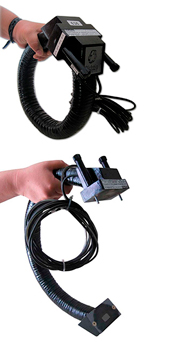

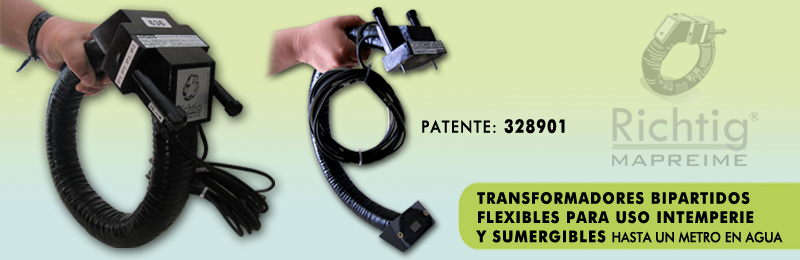

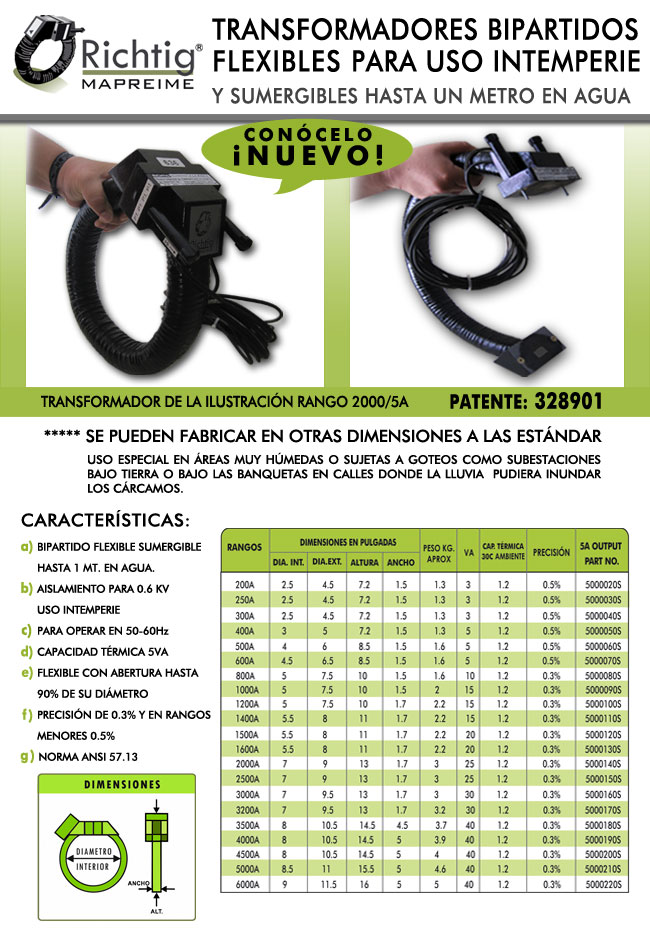

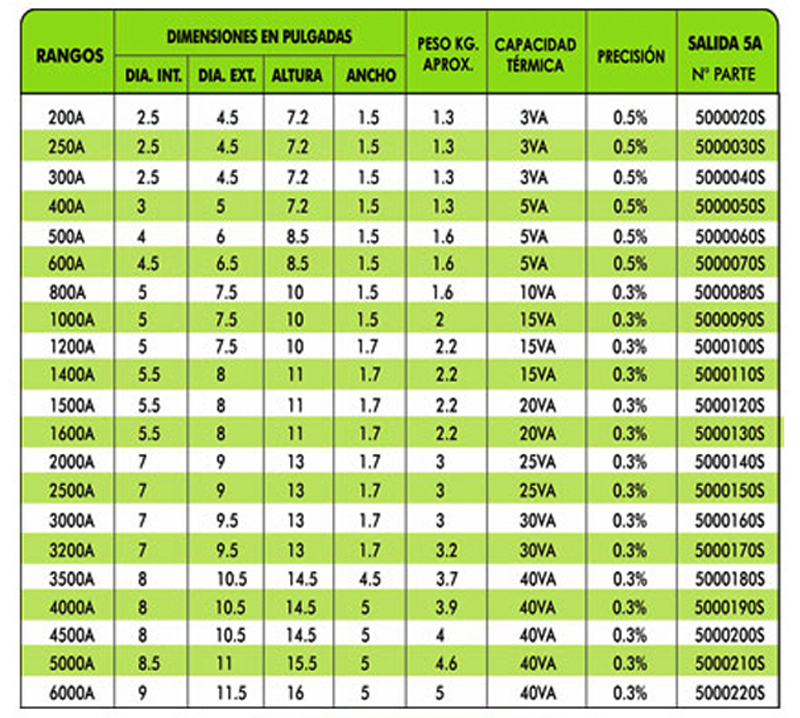

BIPARTIDOS FLEXIBLES INTEMPERIE


CARACTERÍSTICAS:


a) SUMERGIBLE HASTA 1 MT. EN AGUA


b) AISLAMIENTO PARA 0.6 KV USO INTEMPERIE


c) PARA OPERAR EN 50-60 HZ


d) FLEXIBLE CON ABERTURA HASTA 90° DE SU DIÁMETRO


e) PRECISIÓN 0.3% Y EN RANGOS MENORES 0.5%


f) NORMA ANSI C57.13


APLICACIÓN:


USO ESPECIAL EN ÁREAS MUY HÚMEDAS O SUJETAS A GOTEOS COMO SUBESTACIONES BAJO TIERRA O BAJO LAS BANQUETAS EN CALLES DONDE LA LLUVIA PUDIERA INUNDAR LOS CÁRCAMOS. *** PRODUCTO APROBADO POR LAPEM***

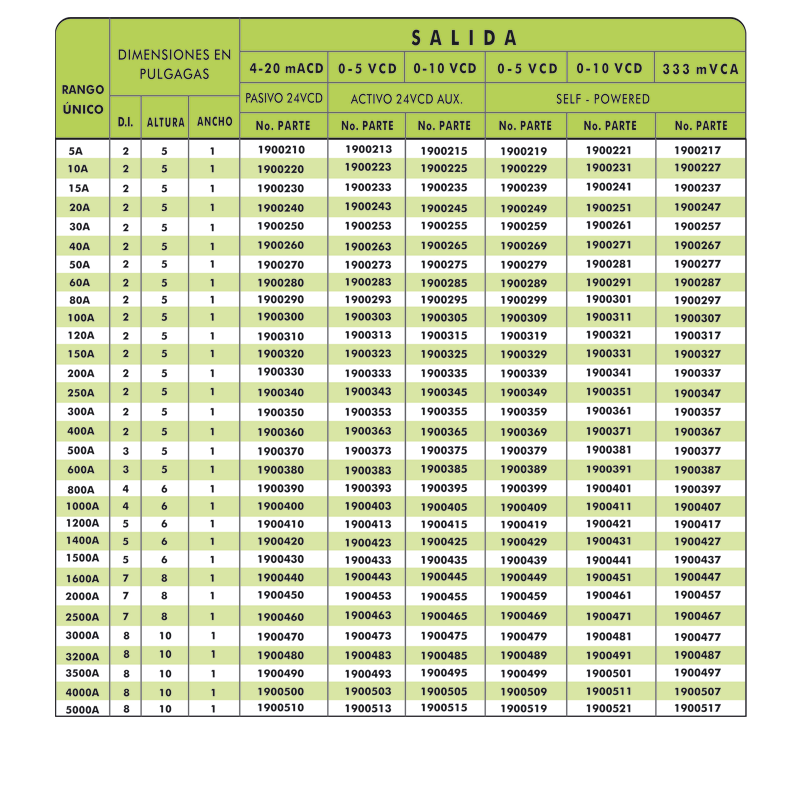

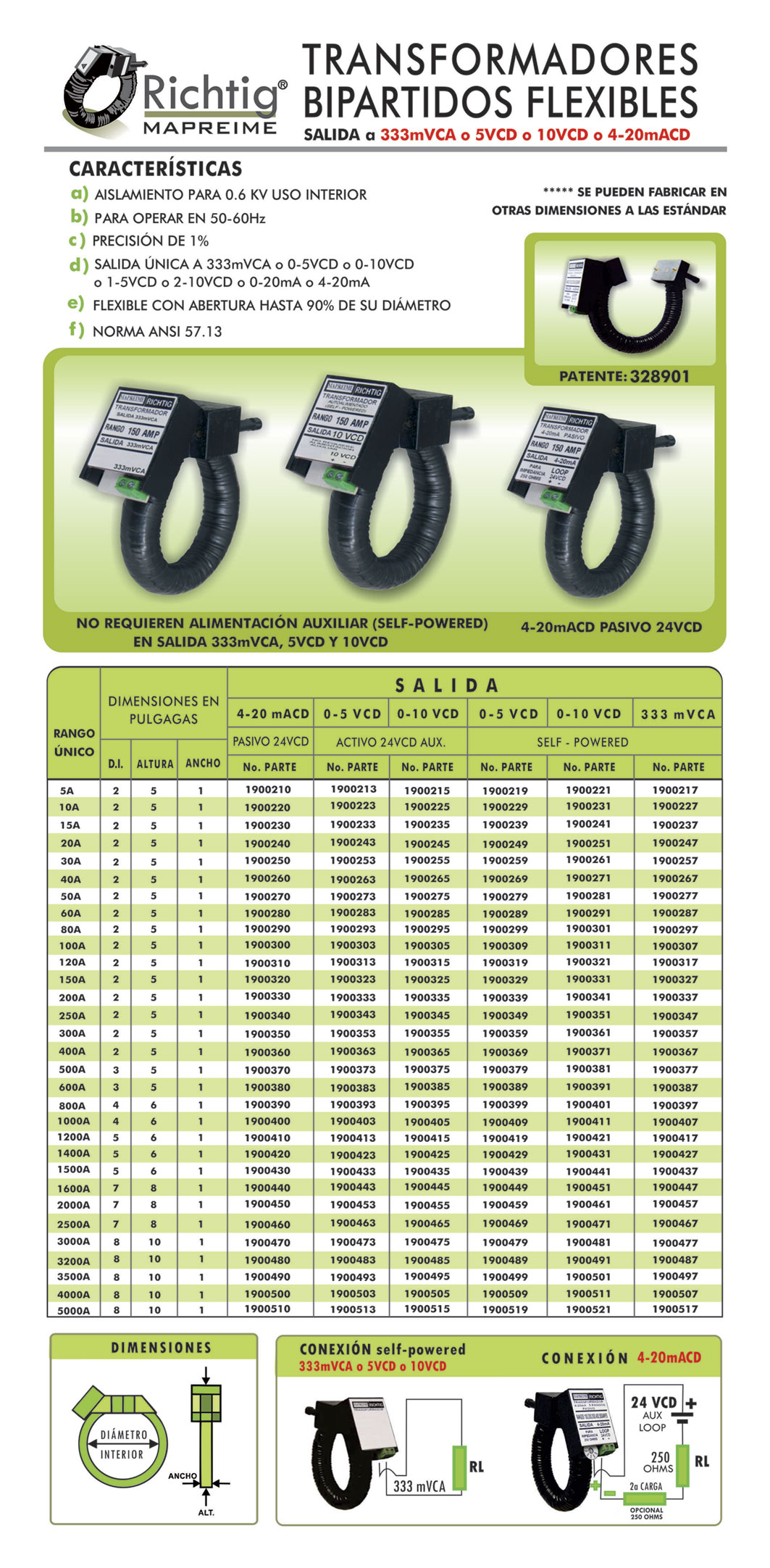

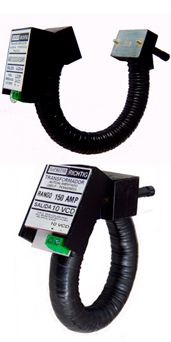

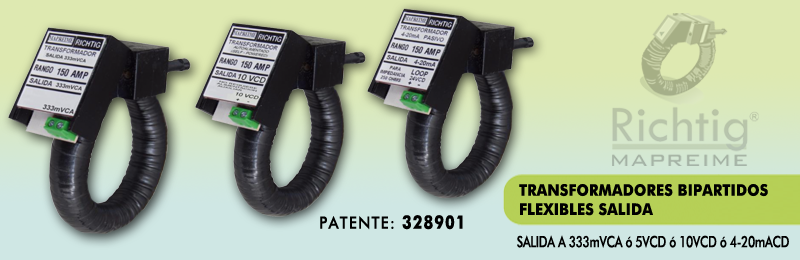

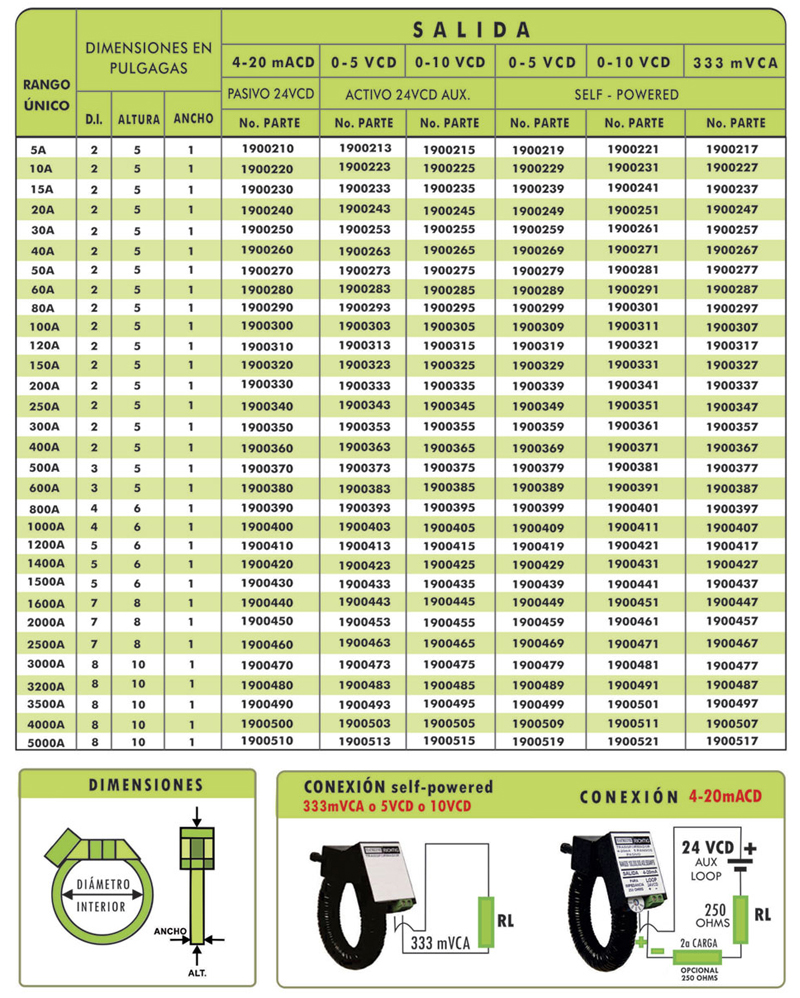

BIPARTIDOS FLEXIBLES SALIDA 4-20MA; 333MV; 0-5VCD; 0-10VCD


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA OPERAR EN 50-60HZ


c) PRECISIÓN DE 1%


d) SALIDA ÚNICA A 333Mvca o 0-5VCD o 0-10VCD o 1-5VCD O 2-10VCD o 0-20mA o 4-20mA


e) FLEXIBLE CON ABERTURA HASTA 90% DE SU DIÁMETRO


f) NORMA ANSI C57.13

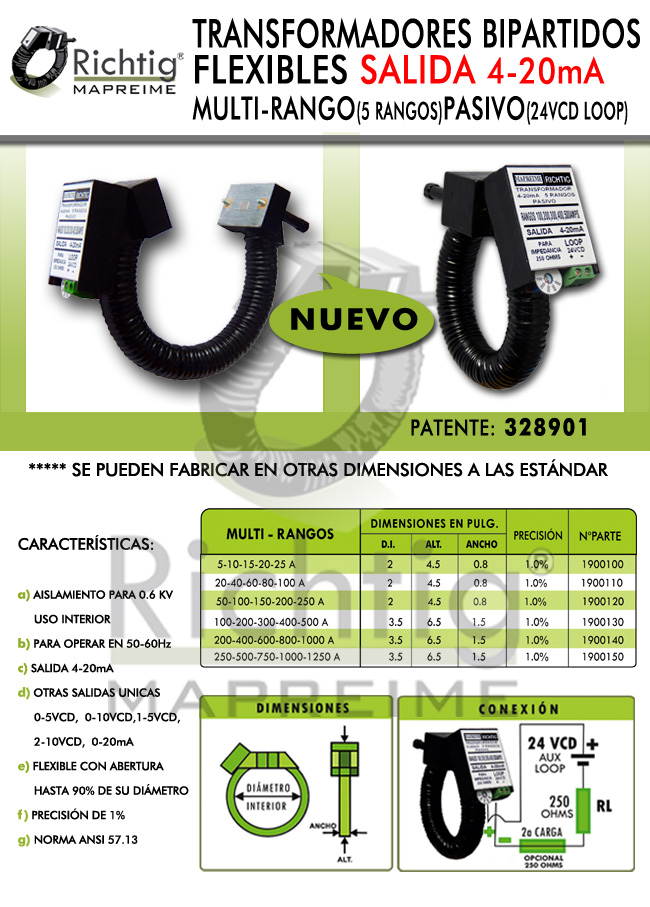

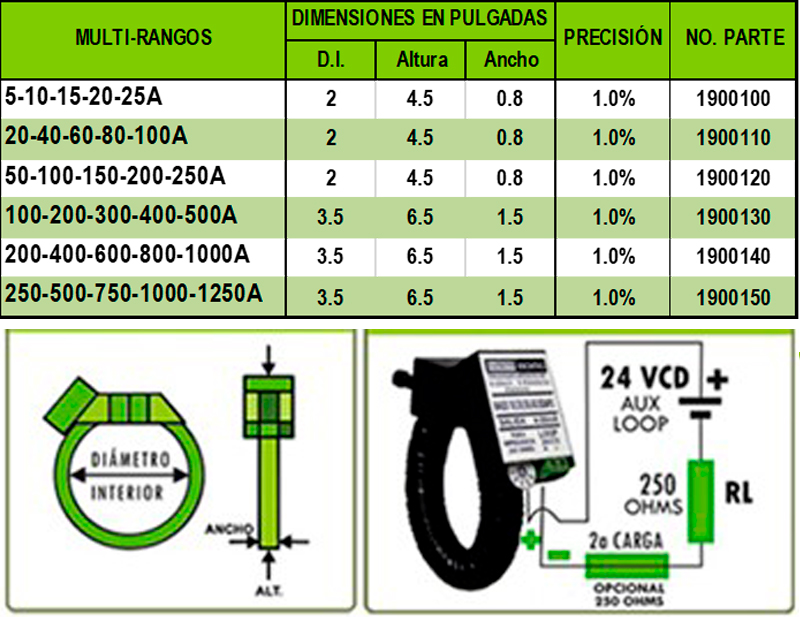

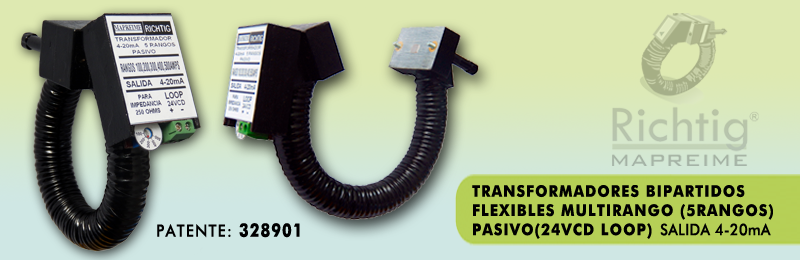

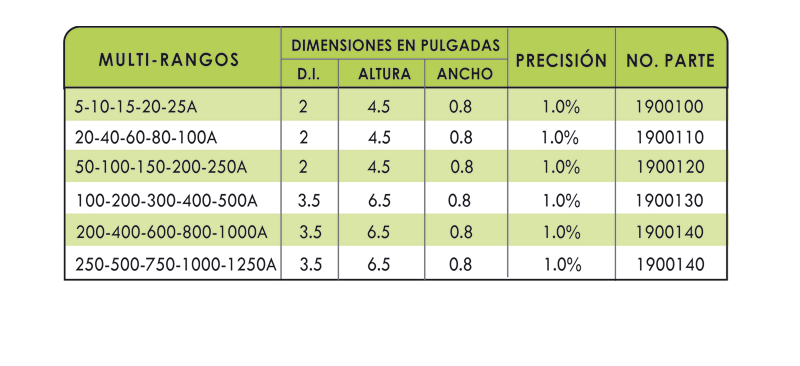

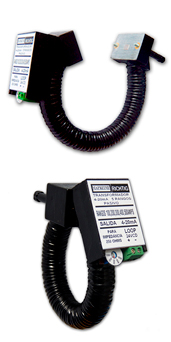

BIPARTIDOS FLEXIBLES MULTI-RANGO SALIDA 4-20MA


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV PARA USO INTERIOR


b) PARA OPERAR EN 50-60HZ


c) SALIDA 4-20Ma


d) OTRAS SALIDAS ÚNICAS 0-5VCD, 0-10VCD, 1-5VCD, 2-10VCD, 0-20Ma


e) FLEXIBLE CON ABERTURA HASTA 90% DE SU DIÁMETRO


f) PRECISIÓN DE 1%


g) NORMA ANSI C57.13

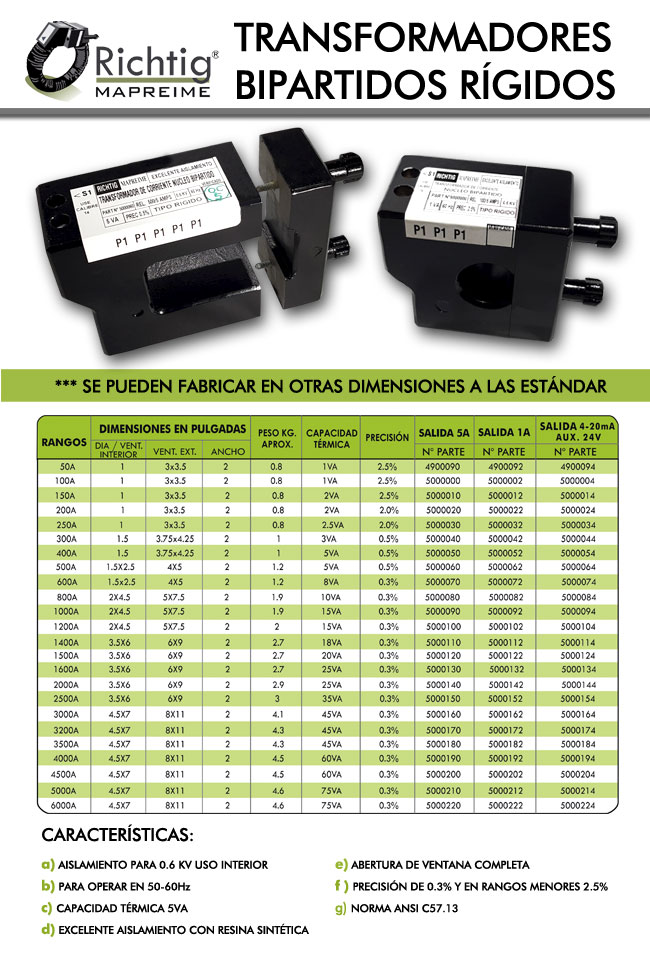

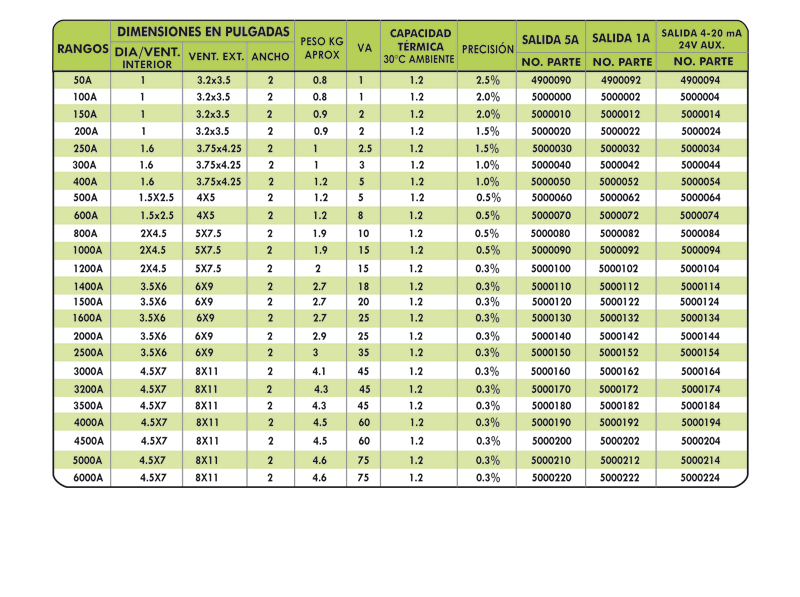

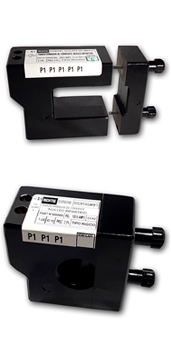

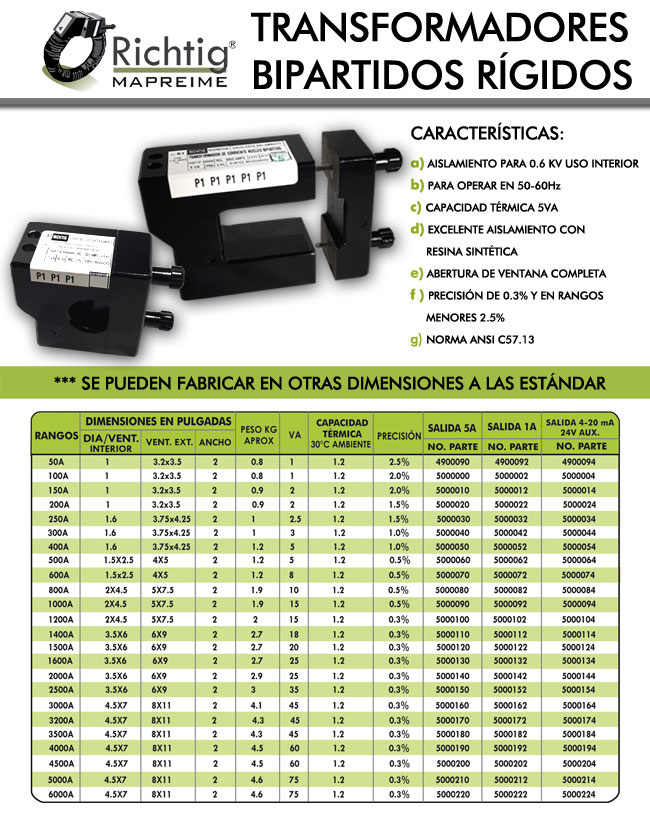

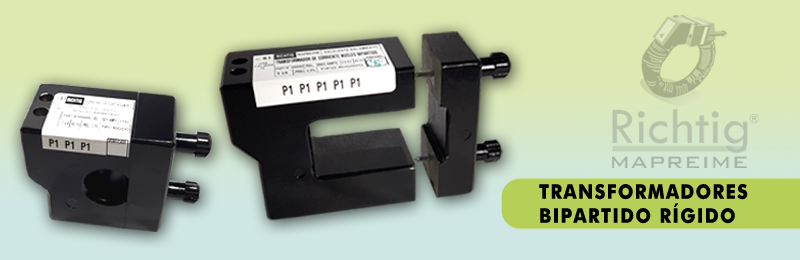

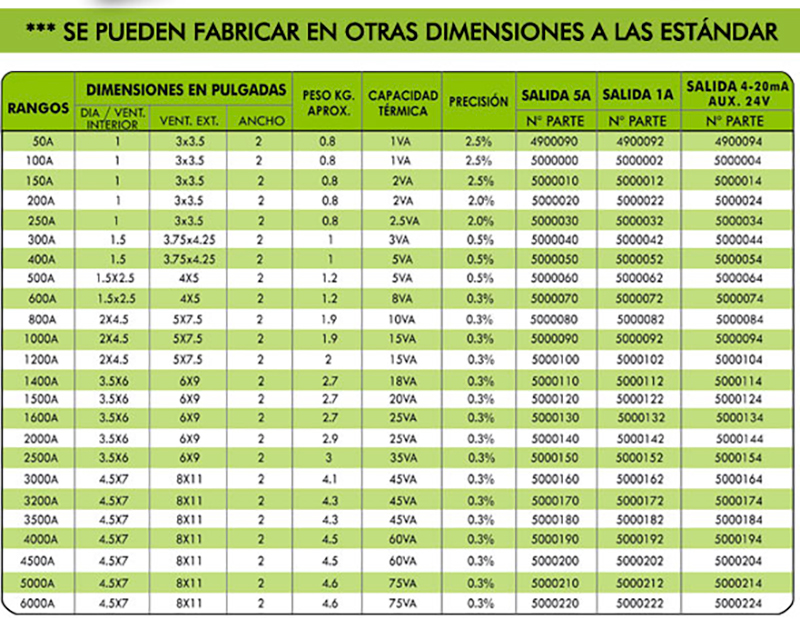

BIPARTIDOS RÍGIDOS


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA OPERAR EN 50-60HZ


c) EXCELENTE AISLAMIENTO CON RESINA SINTÉTICA


d) ABERTURA DE VENTANA COMPLETA


e) PRECISIÓN DE 0.3% Y 2.5% EN RANGOS MENORES


f) NORMA ANSI C57.13





BIPARTIDO RÍGIDO MINIATURA


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA OPERAR EN 50-60HZ


c) RÍGIDO EN RESINA SINTÉTICA


d) PRECISIÓN DE 2%

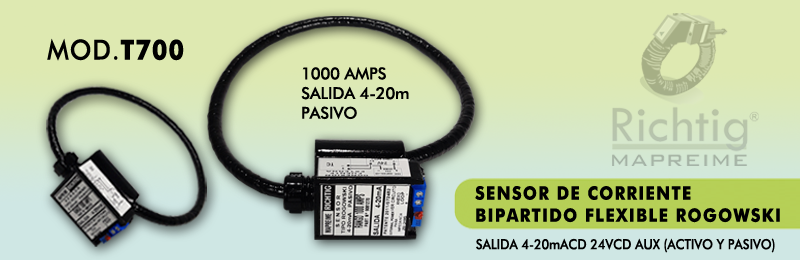

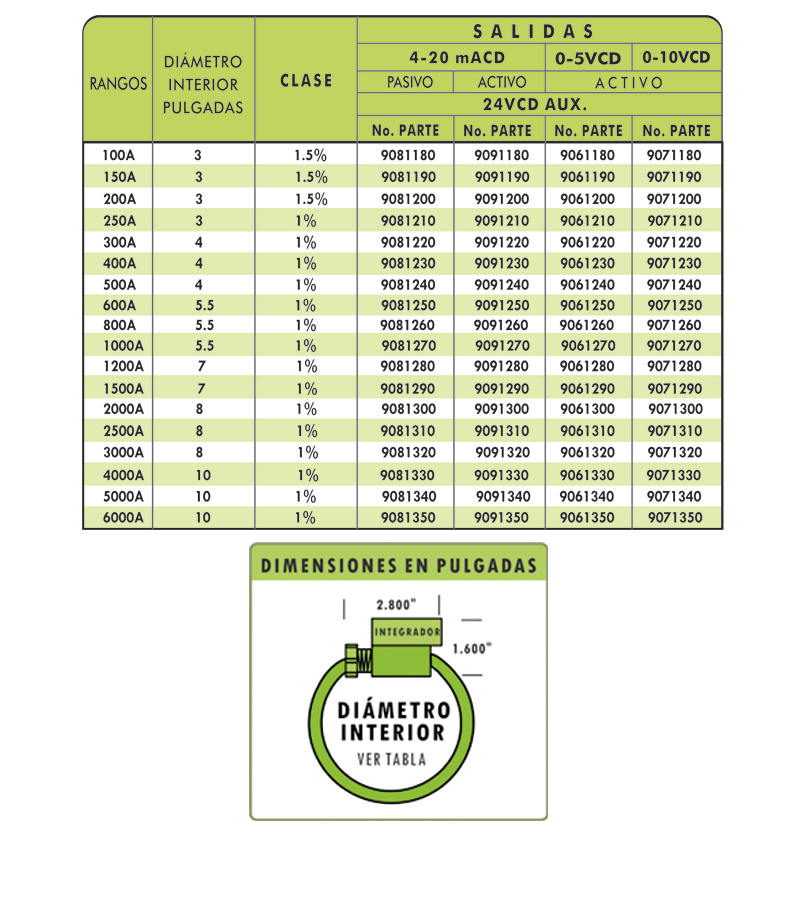

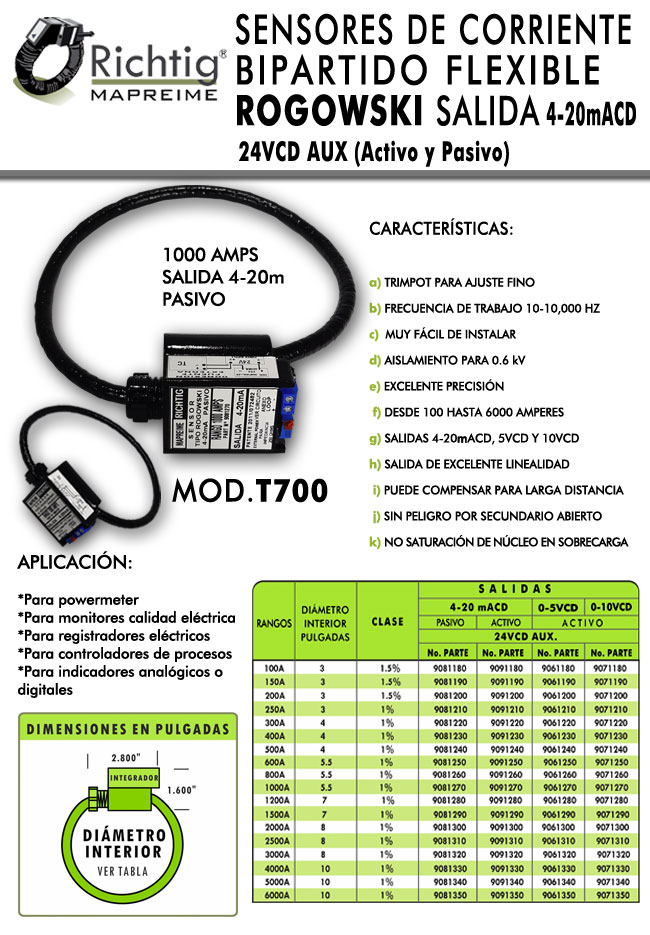

SENSORES BIPARTIDOS FLEXIBLES TIPO ROGOWSKI


CARACTERÍSTICAS:


a) TRIMPOT PARA AJUSTE FINO


b) FRECUENCIA DE TRABAJO 10-10000HZ


c) MUY FÁCIL DE INSTALAR


d) AISLAMIENTO PARA 0.6KV


e) EXCELENTE PRECISIÓN


f) DESDE 100 HASTA 6000 AMPERES


g) SALIDAS 4-20mACD, 5VCD y 10VCD


h) SALIDA DE EXCELENTE LINEALIDAD


i) PUEDE COMPENSAR PARA LARGA DISTANCIA


j) SIN PELIGRO POR SECUNDARIO ABIERTO


k) NO SATURACIÓN DE NÚCLEO EN SOBRECARGA


APLICACIÓN:


*Para power meter


*Para monitores calidad eléctrica


*Para registradores eléctricos


*Para controladores de procesos


*Para indicadores analógicos o digitales

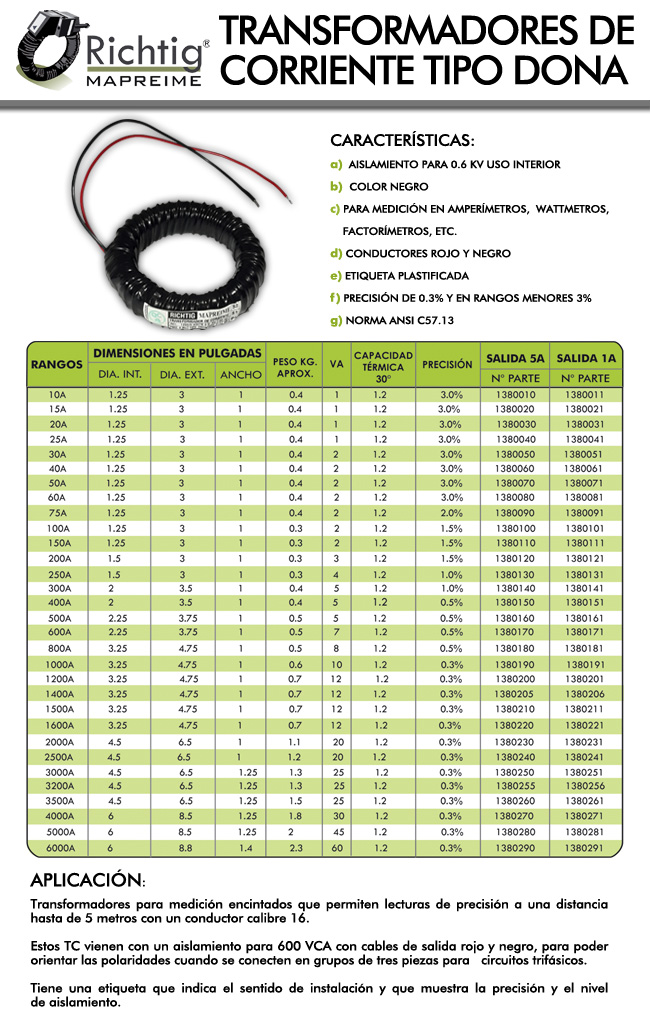

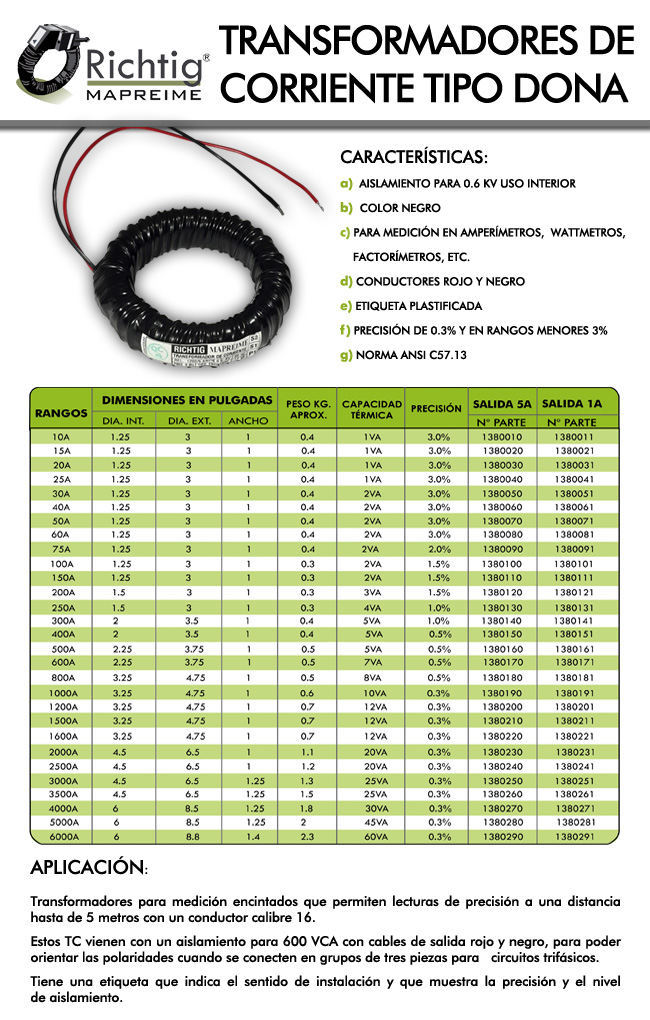

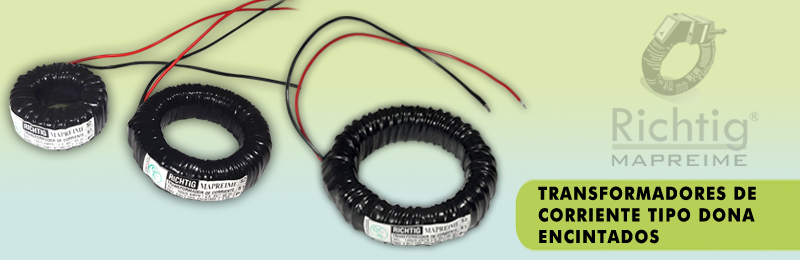

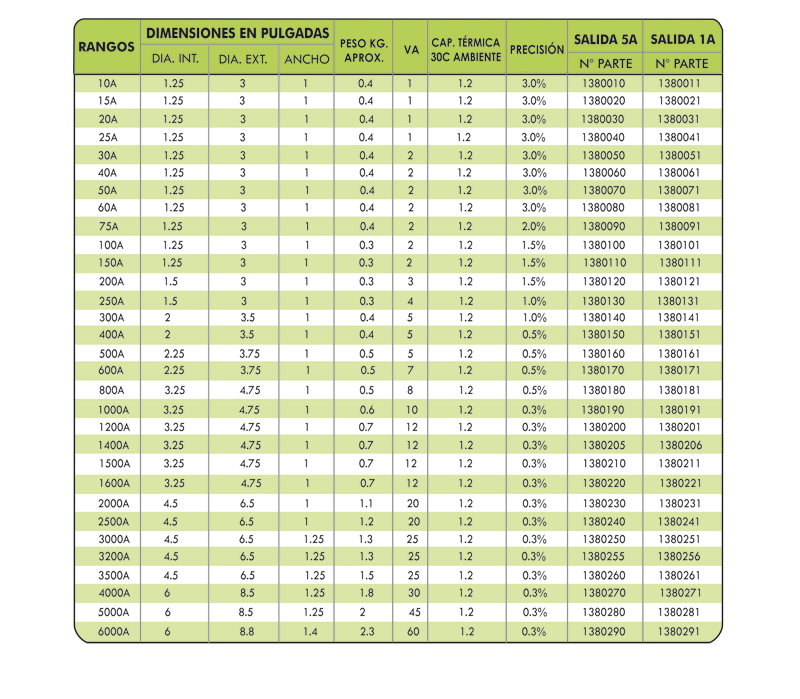

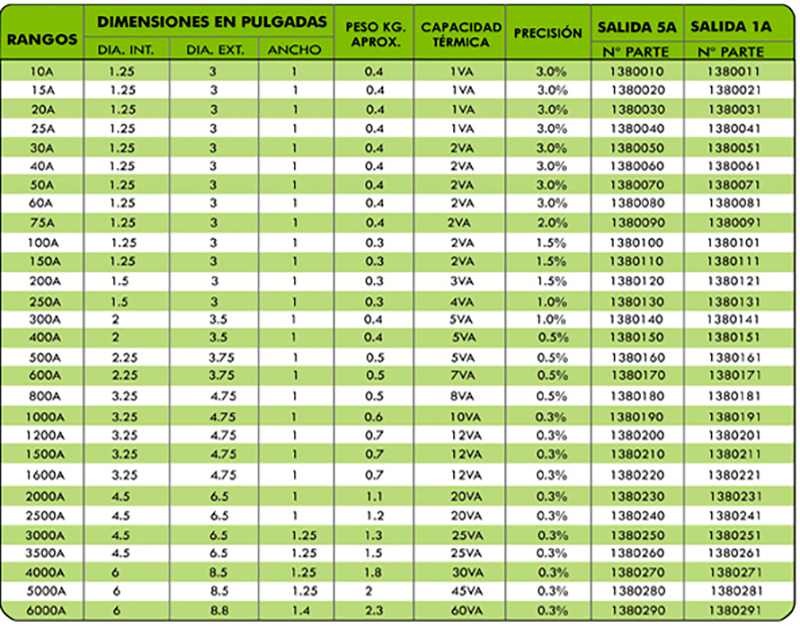

TIPO DONA ENCINTADOS


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) COLOR NEGRO


c) PARA MEDICIÓN EN AMPERÍMETROS, WATTMETROS, FACTORÍMETROS, ETC.


d) CONDUCTORES ROJO Y NEGRO


e) ETIQUETA PLASTIFICADA


f) PRECISIÓN DE 0.3% Y EN RANGOS MENORES 3%


g) NORMA ANSI C57.13


APLICACIÓN:


Transformadores para medición encintados que permiten lecturas de precisión a una distancia hasta de 5 metros con un conductor calibre 16.


Estos TC vienen con un aislamiento para 600 VCA con cables de salida rojo y negro, para poder orientar las polaridades cuando se conecten en grupos de tres piezas para circuitos trifásicos.


Tiene una etiqueta que indica el sentido de instalación y que muestra la precisión y el nivel de aislamiento.

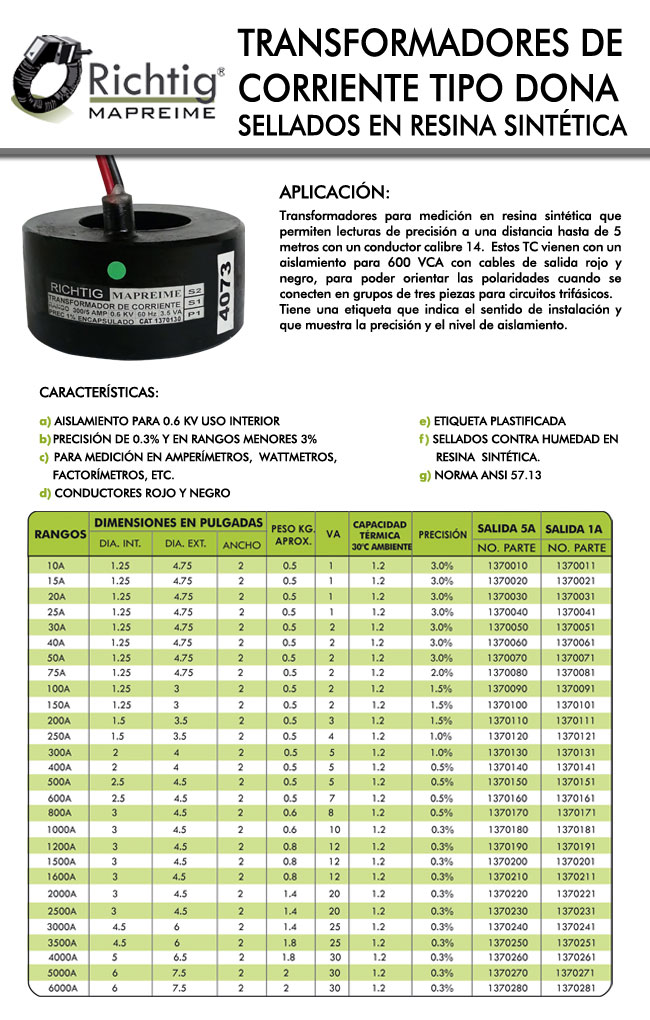

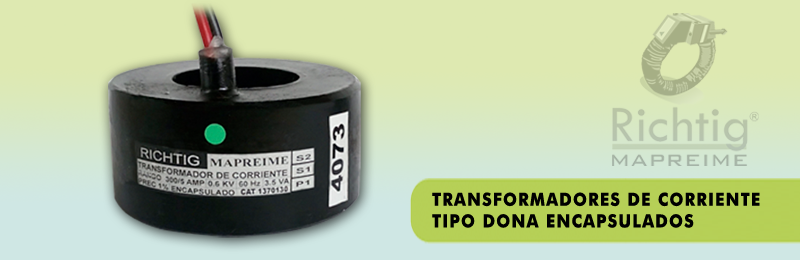

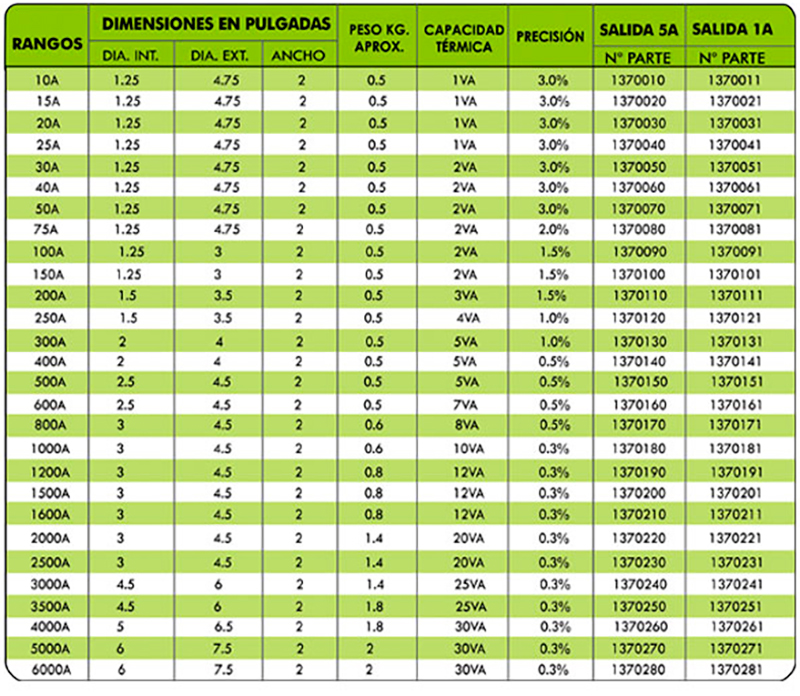

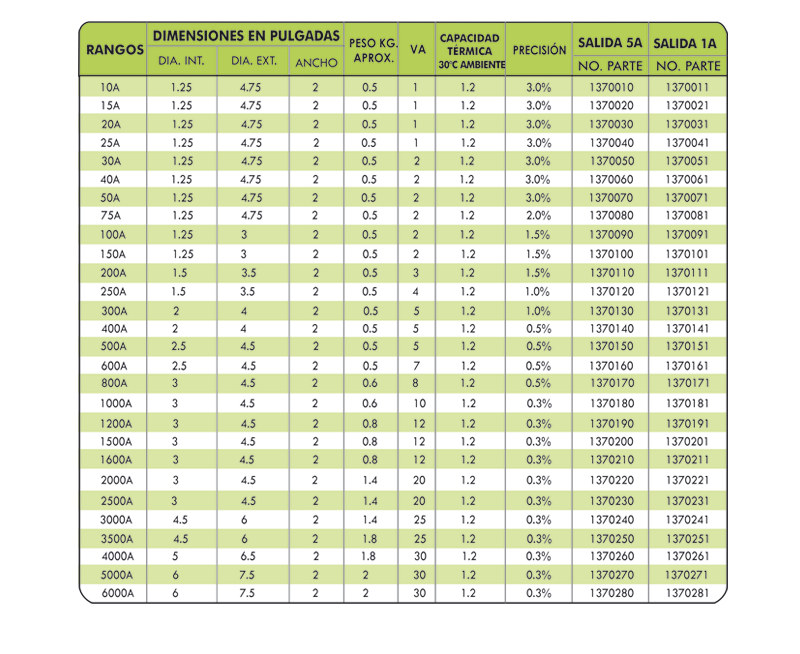

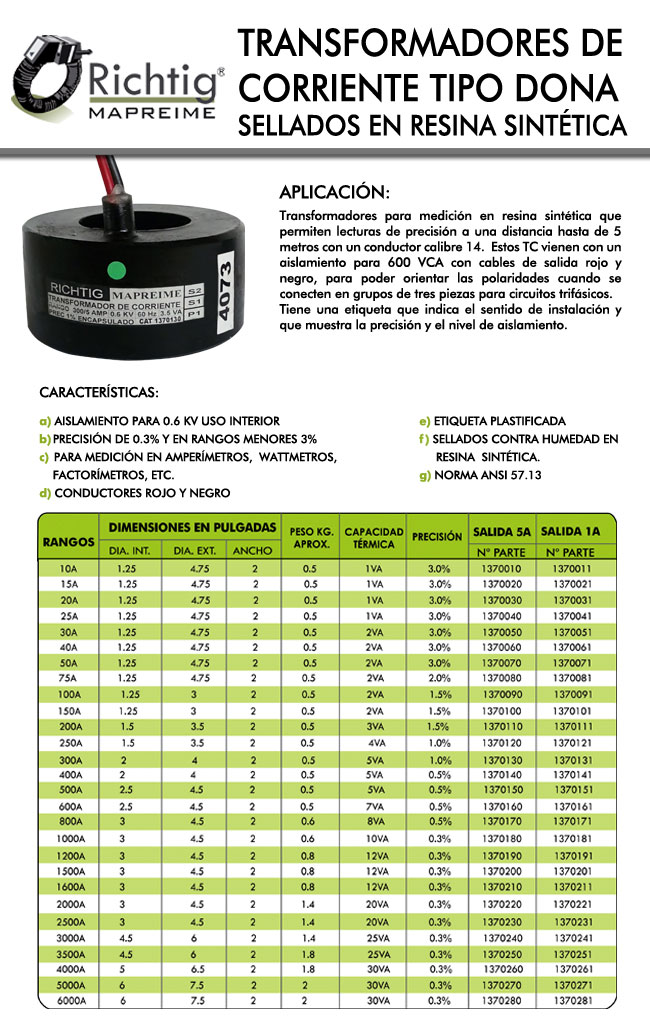

TIPO DONA ENCAPSULADOS


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA MEDICIÓN EN AMPERÍMETROS, WATTMETROS, FACTORÍMETROS, ETC.


c) ETIQUETA PLASTIFICADA


d) SELLADO CONTRA HUMEDAD EN RESINA SINTÉTICA


e) PRECISIÓN DE 0.3% Y EN RANGOS MENORES 3%


f) CONDUCTORES ROJO Y NEGRO


g) NORMA ANSI C57.13


APLICACIÓN:


Transformadores para medición en resina sintética que permiten lecturas de precisión a una distancia hasta de 5 metros con un conductor calibre 14.


Estos TC vienen con un aislamiento para 600 VCA con cables de salida rojo y negro, para poder orientar las polaridades cuando se conecten en grupos de tres piezas para circuitos trifásicos.


Tiene una etiqueta que indica el sentido de instalación y que muestra la precisión y el nivel de aislamiento.
