TRANSFORMADORES PARA MEDICIÓN II

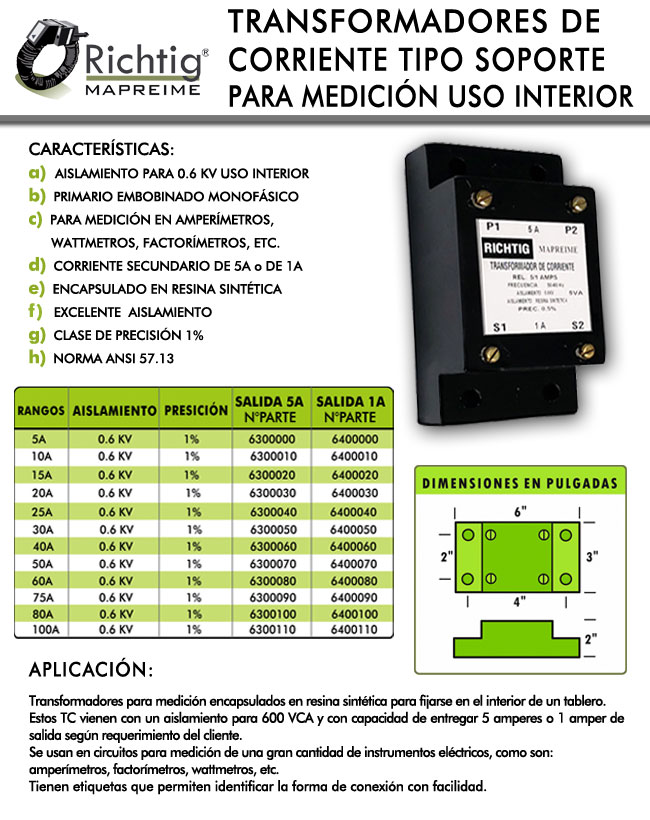

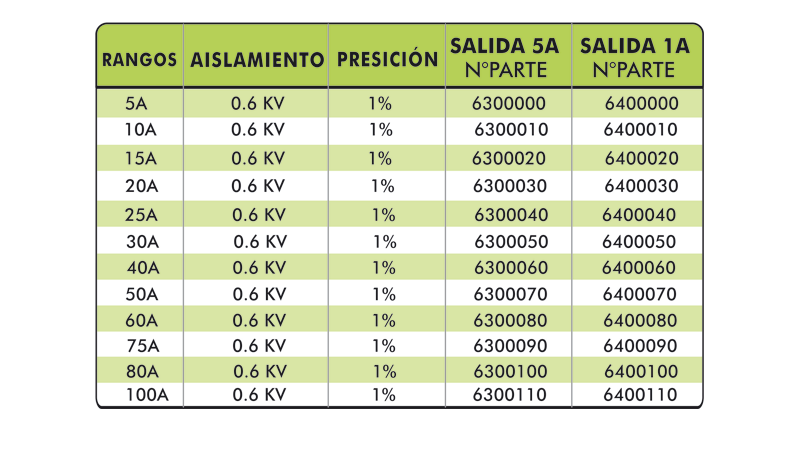

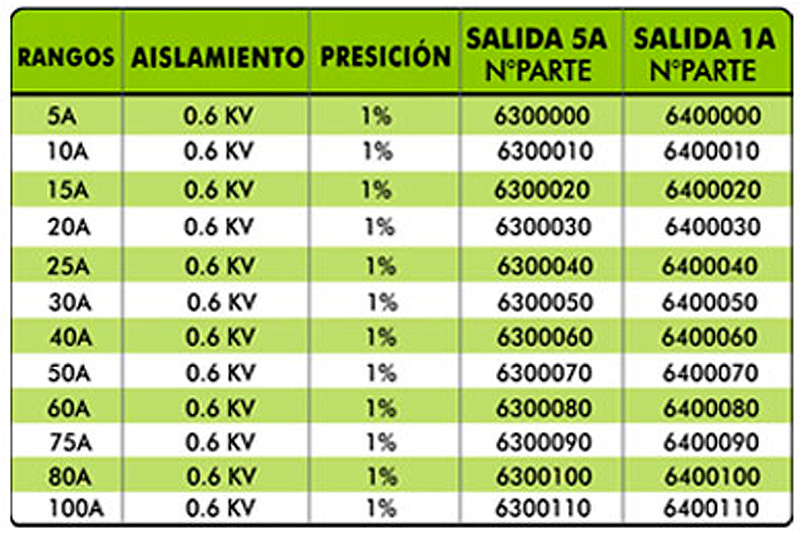

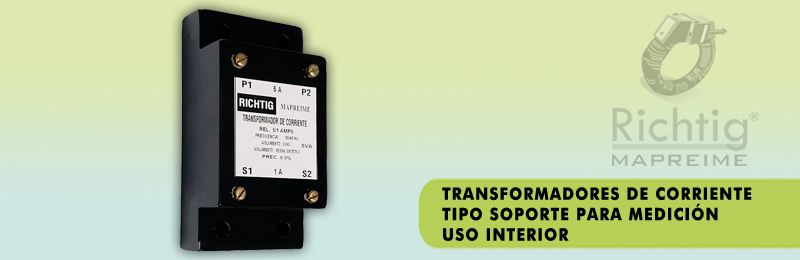

TRANSFORMADORES TIPO SOPORTE


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PRIMARIO EMBOBINADO MONOFÁSICO


c) PARA MEDICIÓN EN AMPERÍMETROS, WATTMETROS,
      FACTORÍMETROS, ETC.


d) CORRIENTE SECUNDARIO DE 5A O DE 1A


e) ENCAPSULADO EN RESINA SINTÉTICA


f) EXCELENTE AISLAMIENTO


g) CLASE DE PRECISIÓN 1%


h) NORMA ANSI C57.13


APLICACIÓN:


Transformadores para medición encapsulados en resina sintética para fijarse en el interior de un tablero.


Estos TC vienen con un aislamiento para 600 VCA y con capacidad de entregar 5 amperes o 1 amper de


salida según requerimiento del cliente.


Se usan en circuitos para medición de una gran cantidad de instrumentos eléctricos, como son


amperímetros, factorímetros, wattmetros, etc.


Tienen etiquetas que permiten identificar la forma de conexión con facilidad.

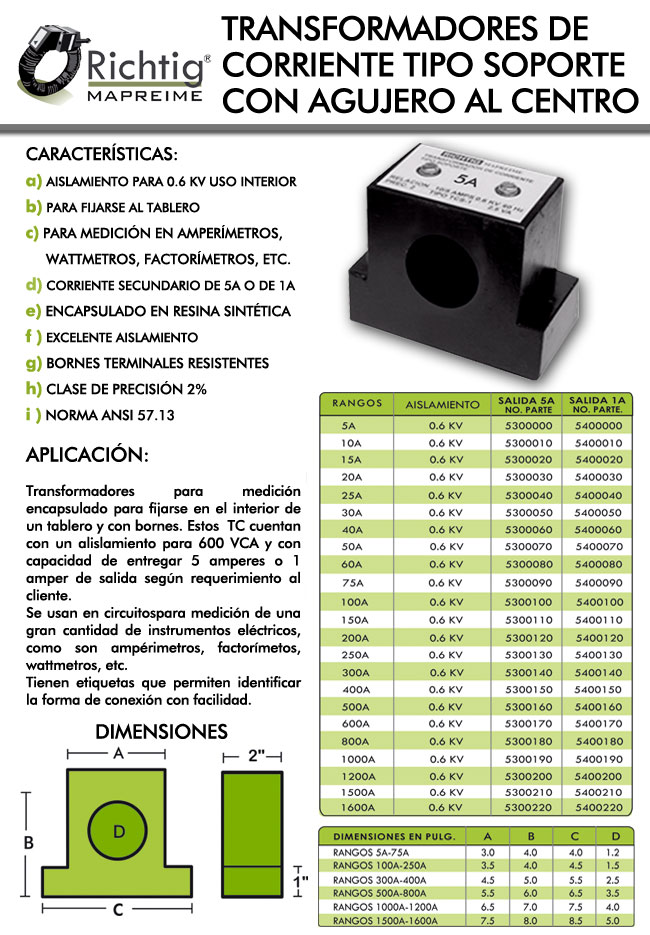

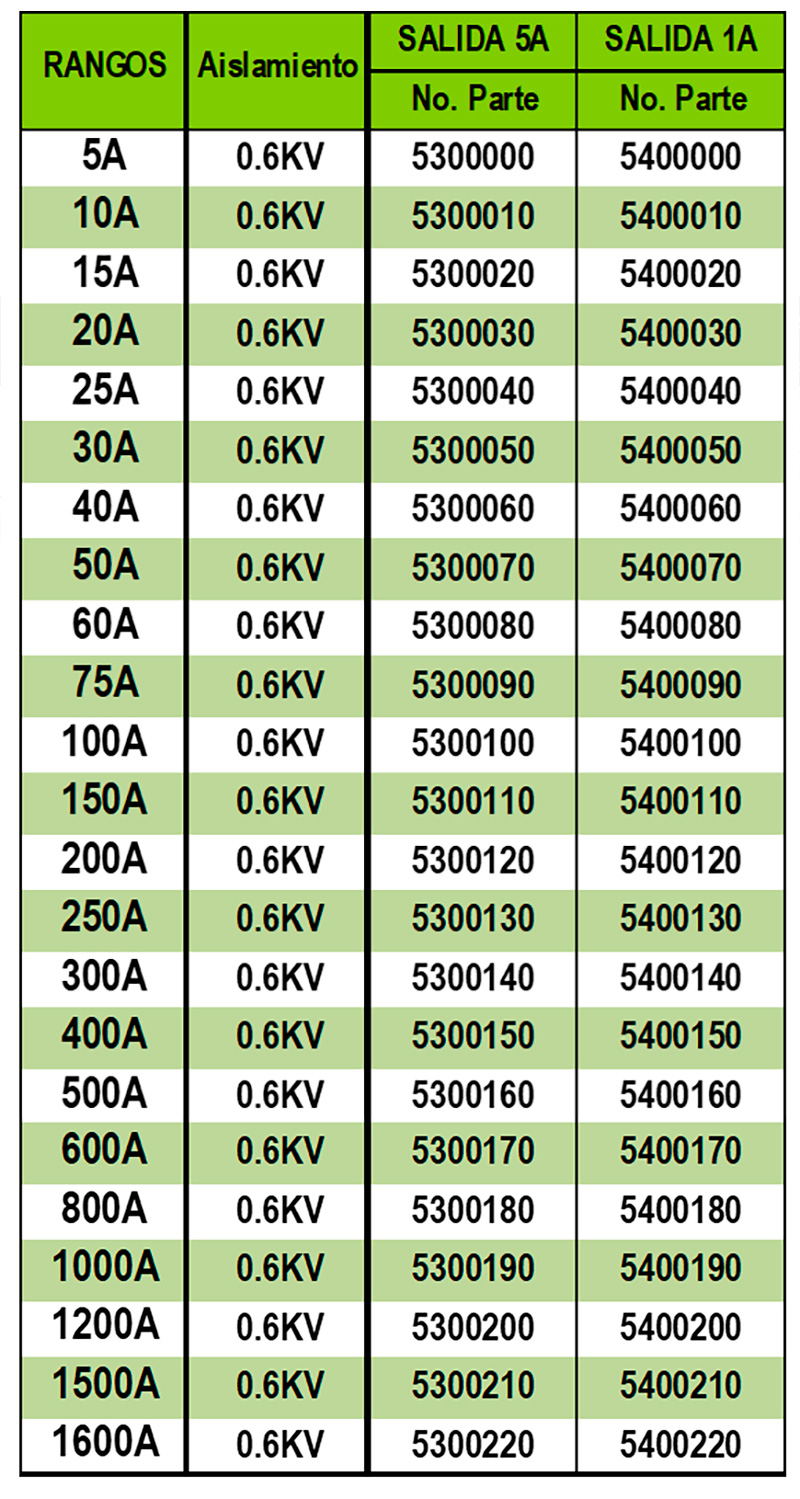

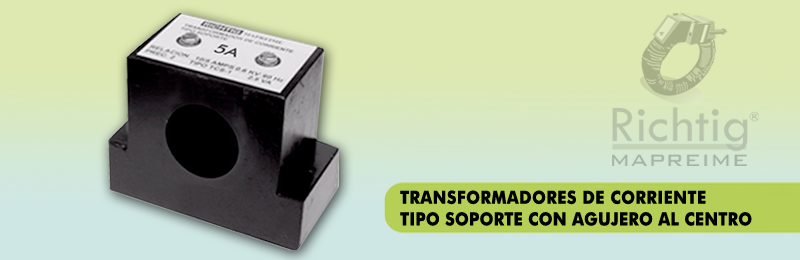

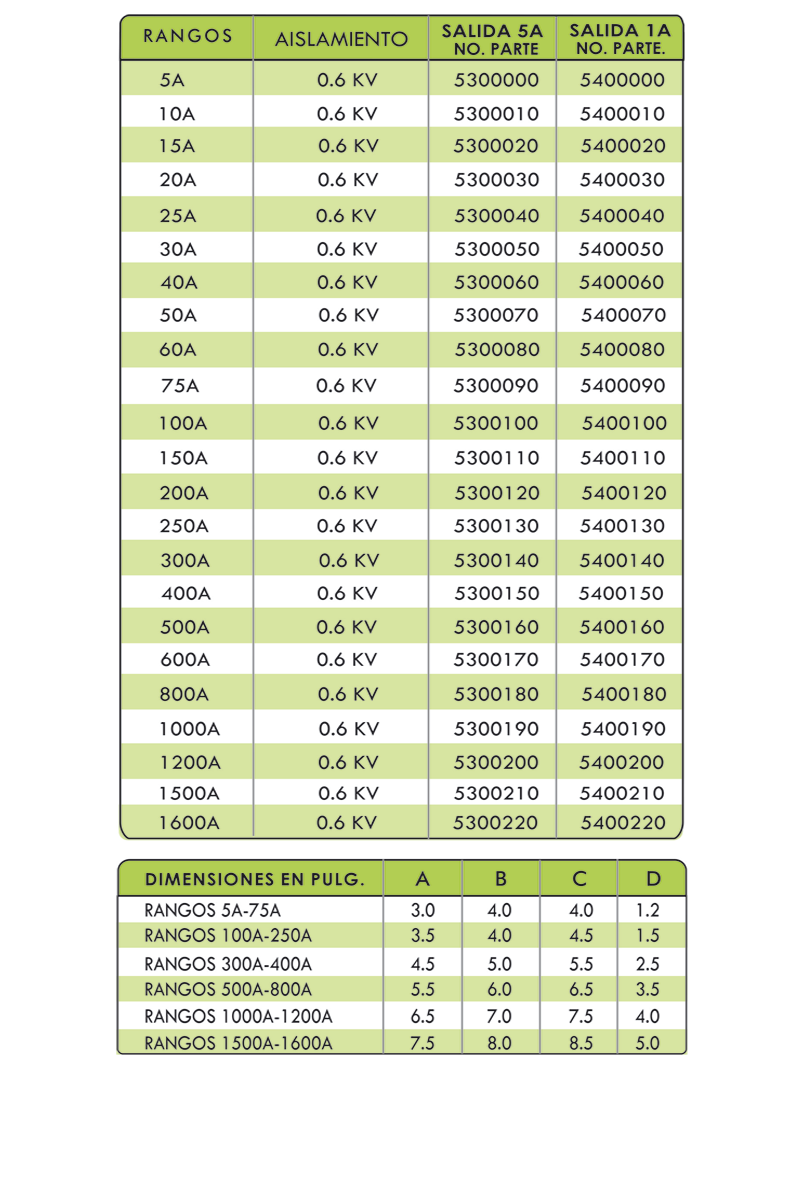

TRANSFORMADORES TIPO SOPORTE CON AGUJERO AL CENTRO


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) PARA FIJARSE AL TABLERO


c) PARA MEDICIÓN EN AMPERÍMETROS, WATTMETROS,
      FACTORÍMETROS, ETC.


d) CORRIENTE SECUNDARIO DE 5A O DE 1A


e) ENCAPSULADO EN RESINA SINTÉTICA


f) EXCELENTE AISLAMIENTO


g) BORNES TERMINALES RESISTENTES


h) CLASE DE PRECISIÓN 2%


i) NORMA ANSI C57.13


APLICACIÓN:


Transformadores para medición encapsulados para fijarse en el Interior de un tablero y con bornes.


Estos TC cuentan con un aislamiento para 600 VCA y con capacidad de entregar 5 amperes o 1 amper de salida según requerimiento del cliente.


Se usan en circuitos para medición de una gran cantidad de instrumentos eléctricos, como son amperímetros factorímetros, wattmetros, etc.


Tienen etiquetas que permite identificar la forma de conexión con facilidad.

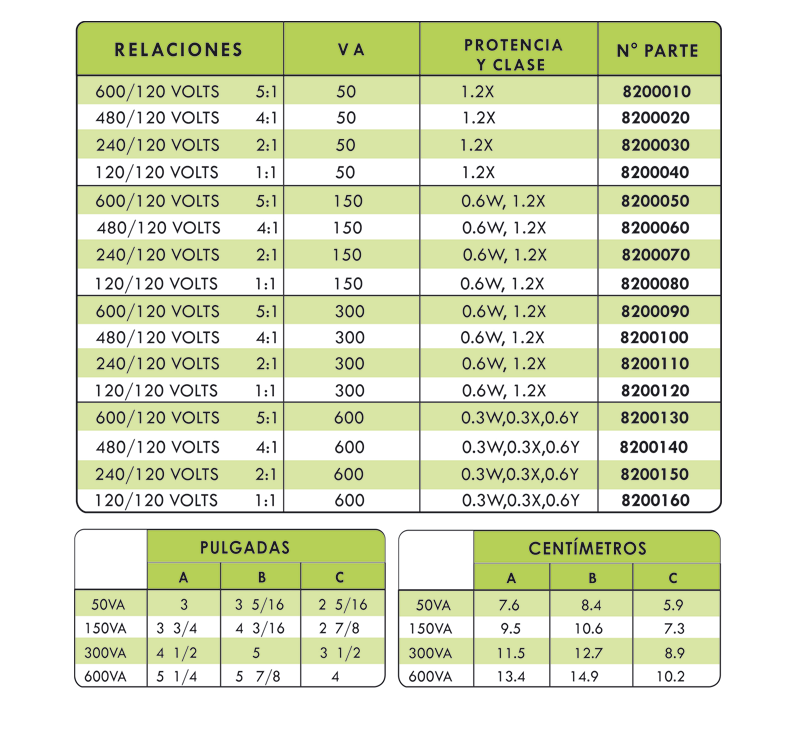

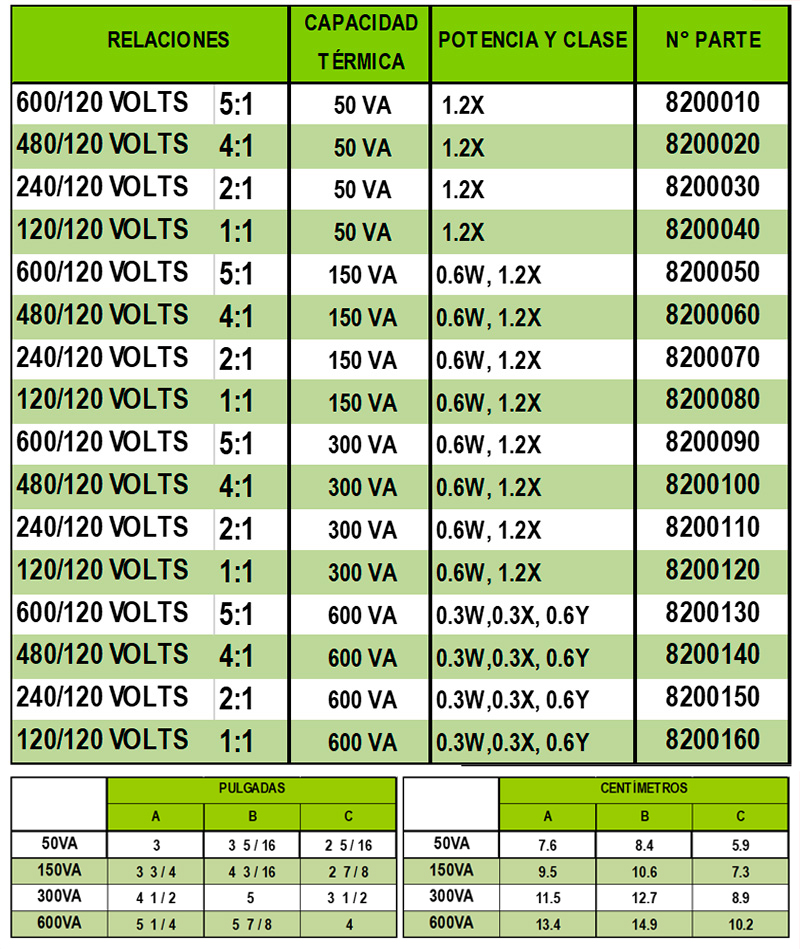

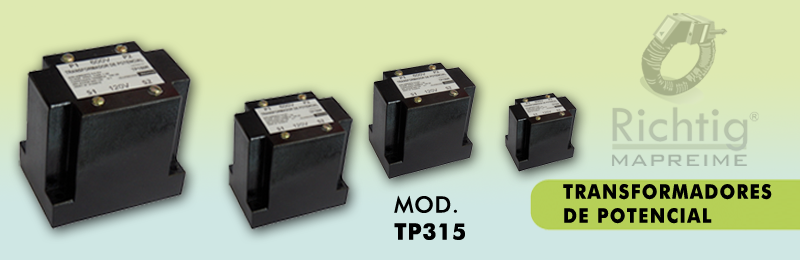

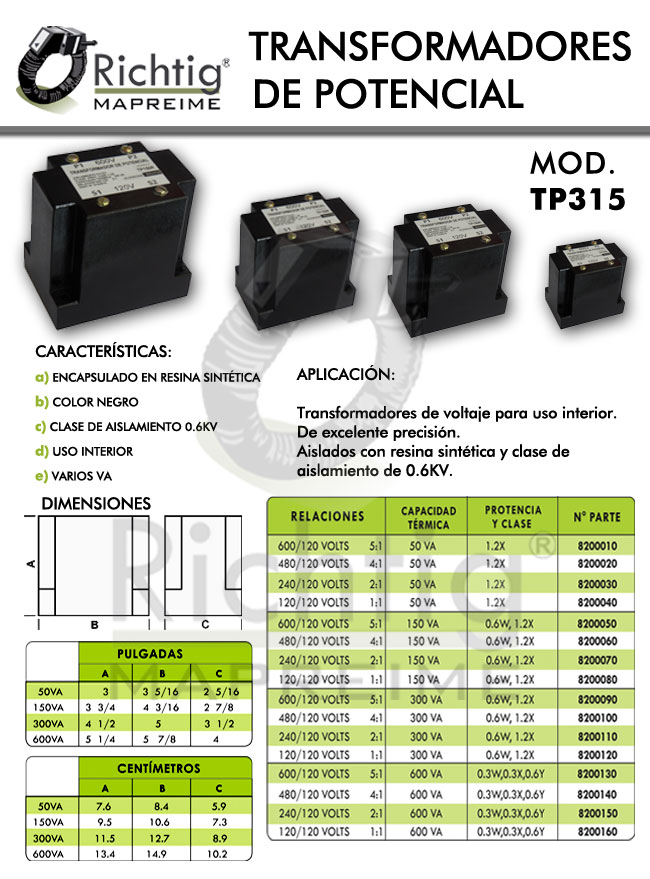

TRANSFORMADORES DE POTENCIAL


CARACTERÍSTICAS:


a) ENCAPSULADO EN RESINA SINTÉTICA


b) COLOR NEGRO


c) CLASE DE AISLAMIENTO 0.6KV


d) USO INTERIOR


e) VARIOS VA


APLICACIÓN:


Transformadores de voltaje para uso interior.


De excelente precisión.


Aislados con resina sintética y clase de aislamiento de 0.6KV.

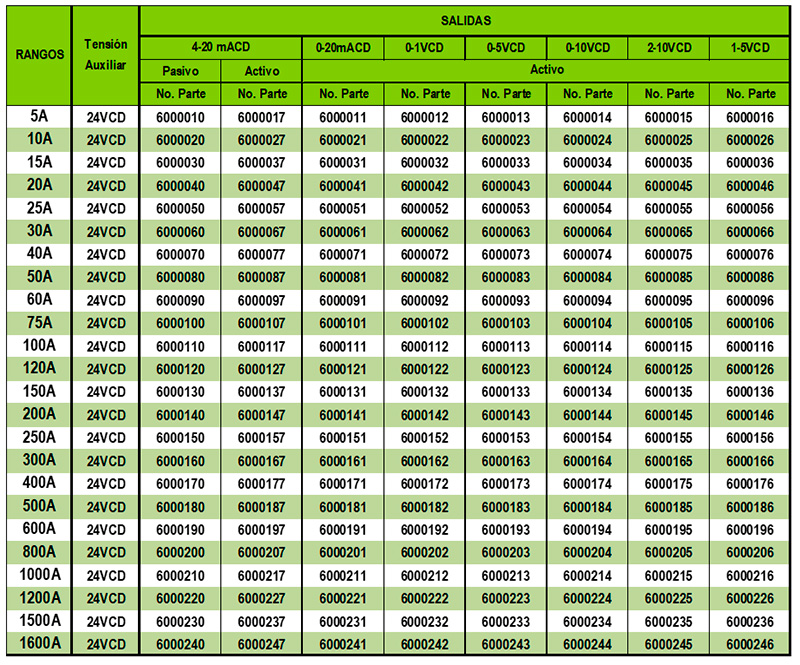

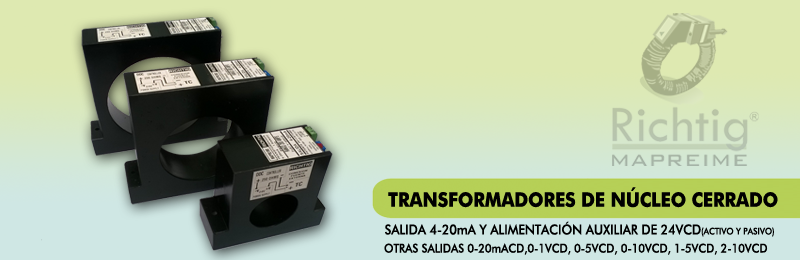

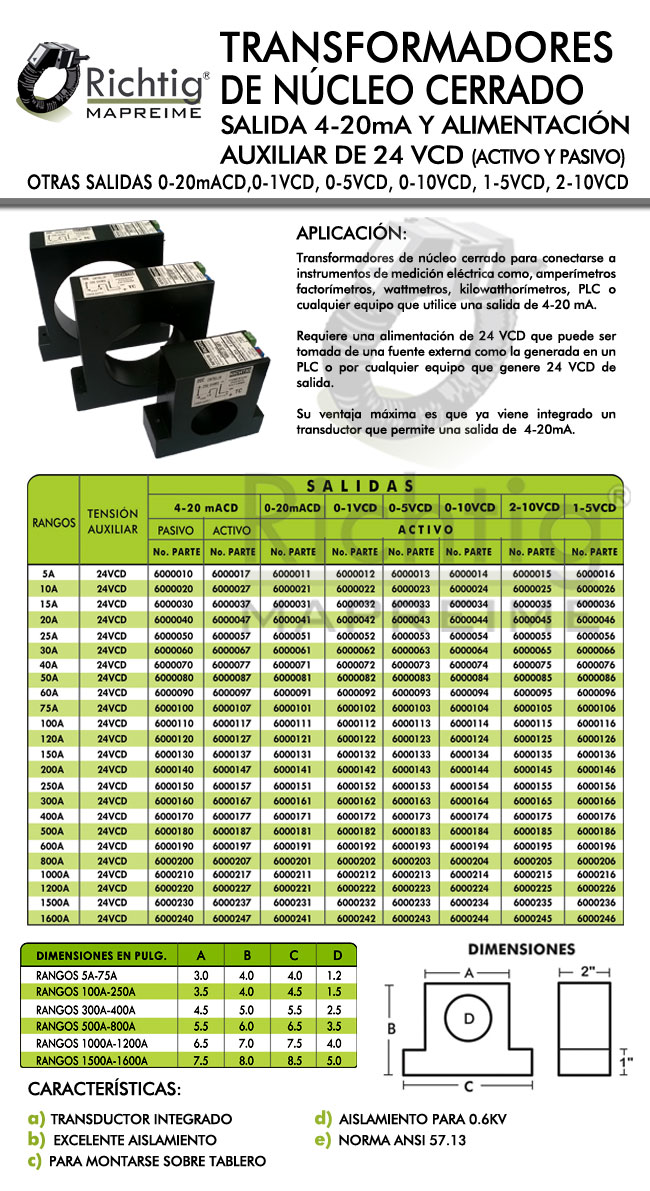

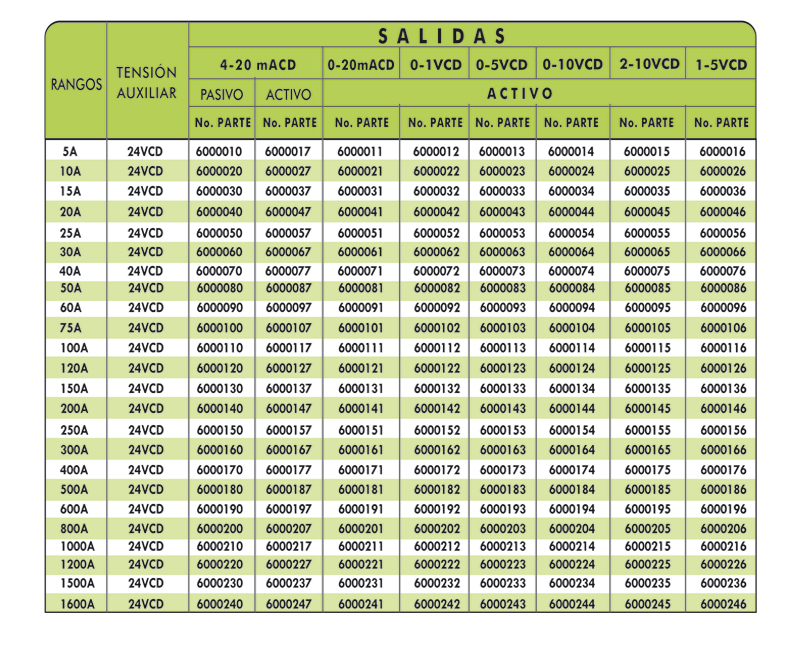

TRANSFORMADORES DE NÚCLEO CERRADO
SALIDA 4-20mA ó 0-20mACD ó o-1VCD ó 0-5VCD ó 0-10VCD ó 1-5VCD ó 2-10VCD


CARACTERÍSTICAS:


a) TRANSDUCTOR INTEGRADO


b) EXCELENTE AISLAMIENTO


c) PARA MONTARSE SOBRE TABLERO


d) AISLAMIENTO PARA 0.6KV


e) NORMA ANSI C57.13


APLICACIÓN:


Transformadores de núcleo cerrado para conectarse a instrumentos de medición eléctrica como, amperímetros, factorímetros, wattmetros, kilowatthorimetros, PLC o cualquier equipo que utilice una salida de 4-20mA.


Requiere una alimentación de 24 VCD que puede ser de una fuente externa como la generada en un PLC o por cualquier equipo que genere 24 VCD de salida.


Su ventaja máxima es que ya viene integrado un transductor que permite una salida de 4-20mA.

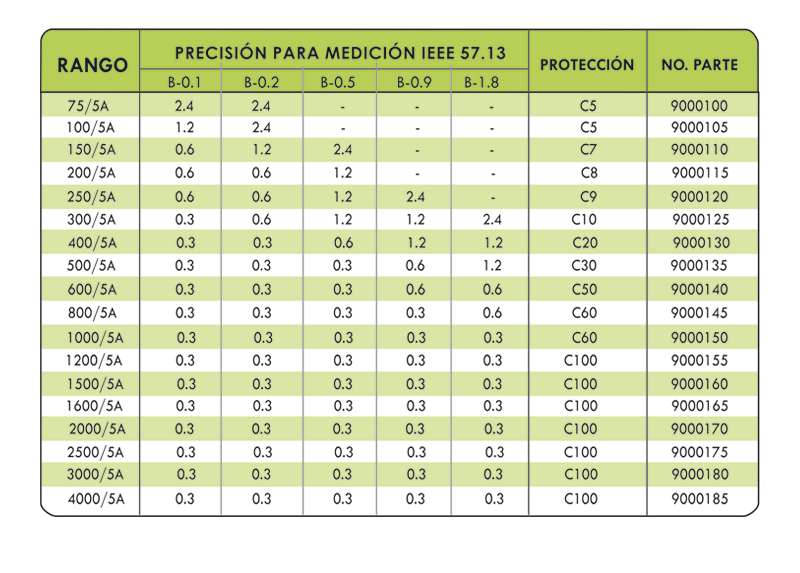

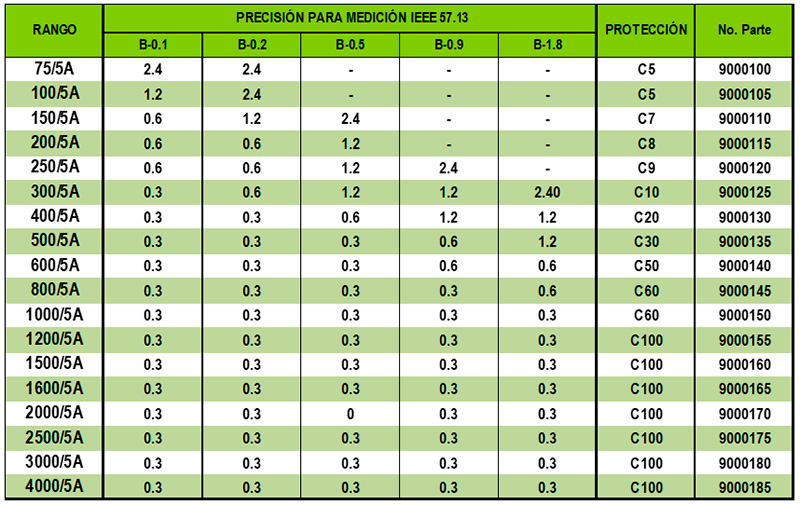

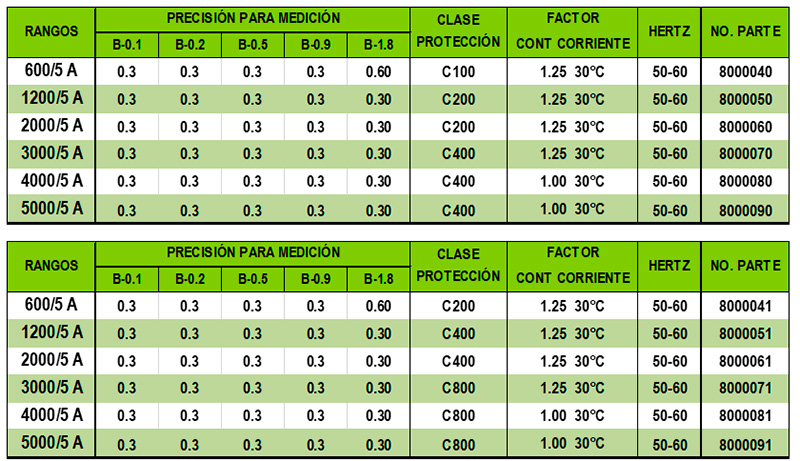

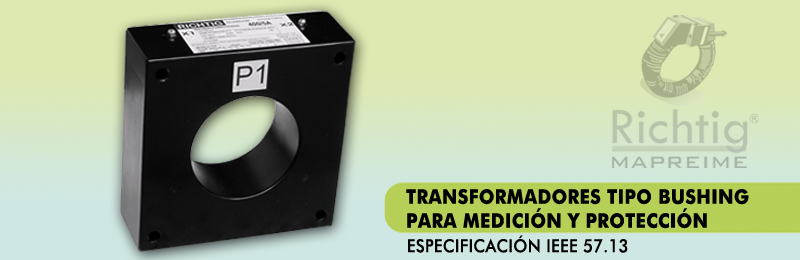

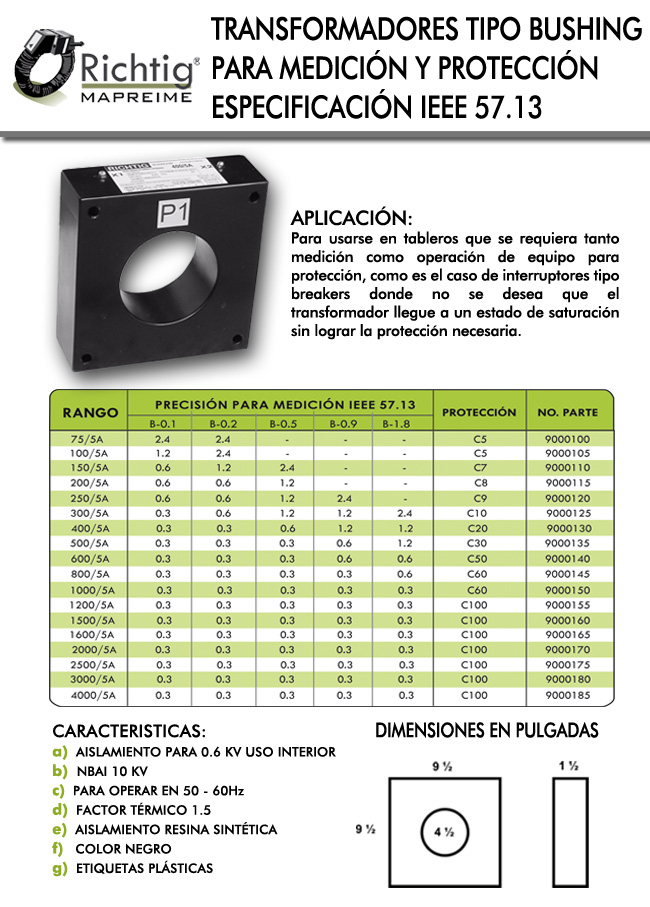

TRANSFORMADORES TIPO BUSHING
PARA MEDICIÓN Y PROTECCIÓN
ESPECIFICACIÓN IEEE 57.13


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) NBAI 10KV


c) PARA OPERAR EN 50-60Hz


d) FACTOR TÉRMICO 1.5


e) AISLAMIENTO EN RESINA SINTÉTICA


f) COLOR NEGRO


g) ETIQUETAS PLÁSTICAS


h) ESPECIFICACIÓN IEEE 57.13


APLICACIÓN:


Para usarse en tableros que se requiera tanto medición como operación de equipo para protección, como es el caso de interruptores tipo breakers, donde no se desea que el transformador llegue a un estado de saturación sin lograr la protección necesaria.

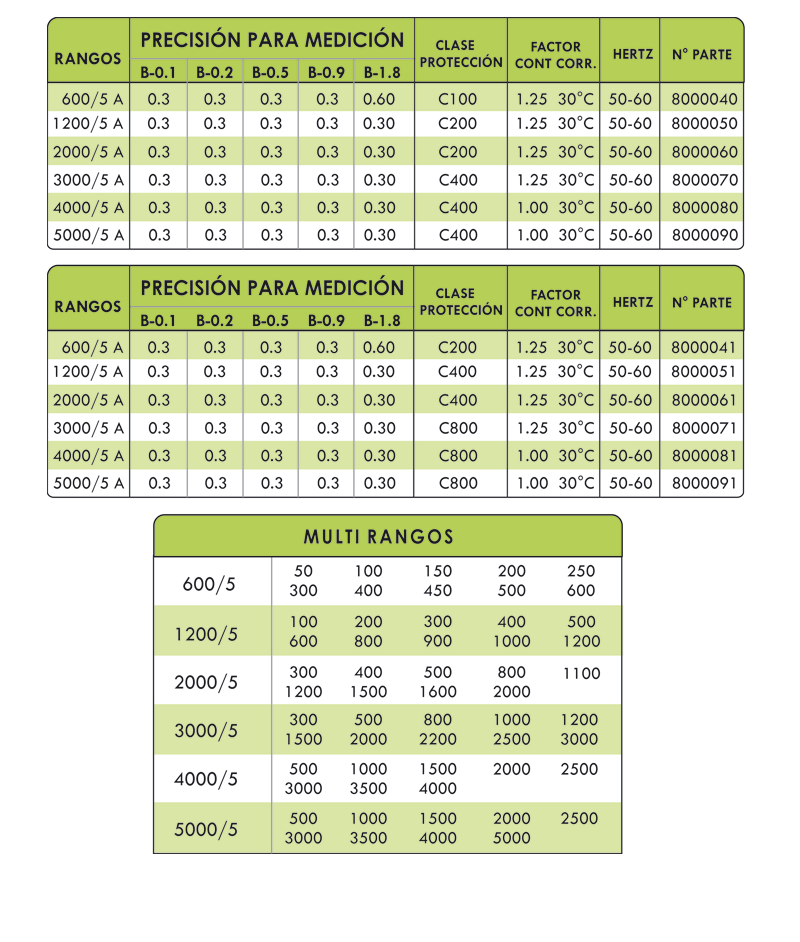

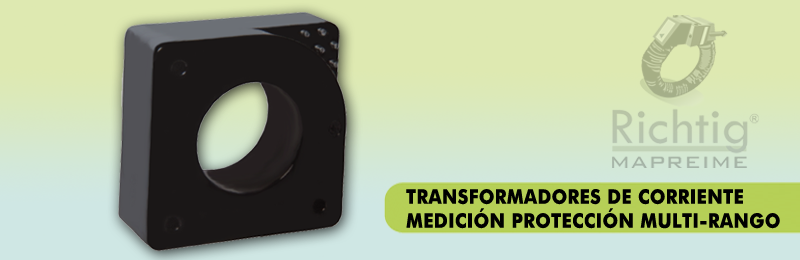

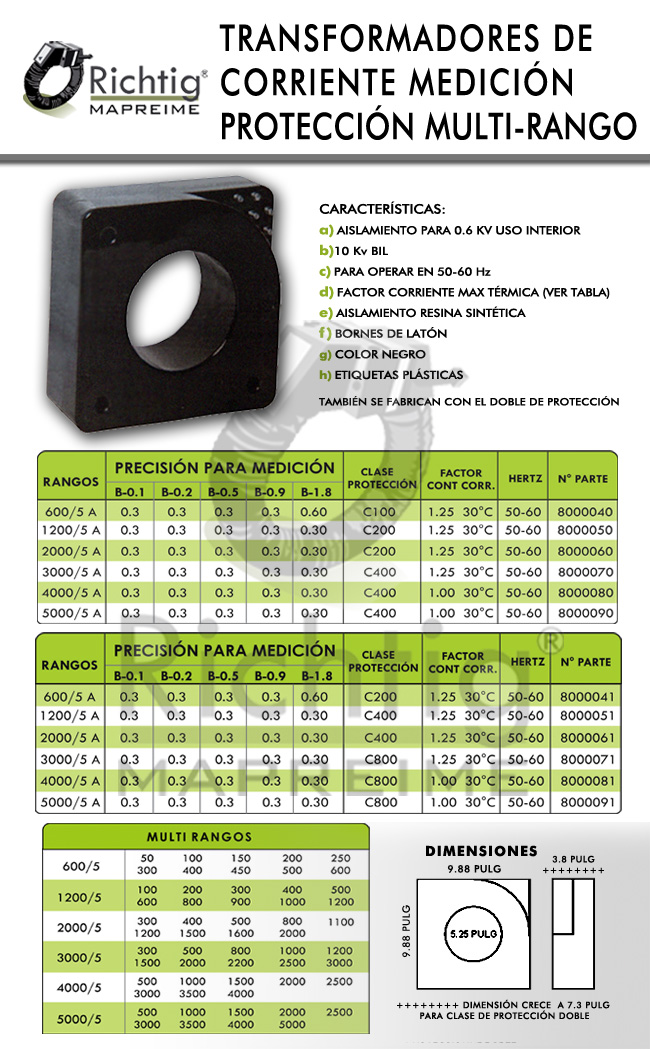

TRANSFORMADORES TIPO BUSHING MULTI-RANGO


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 0.6KV USO INTERIOR


b) 10KV BIL


c) PARA OPERAR EN 50-60Hz


d) FACTOR CORRIENTE MAX. TÉRMICA (VER TABLA)


e) AISLAMIENTO RESINA SINTÉTICA


f) BORNES DE LATÓN


g) COLOR NEGRO


h) ETIQUETAS PLÁSTICAS

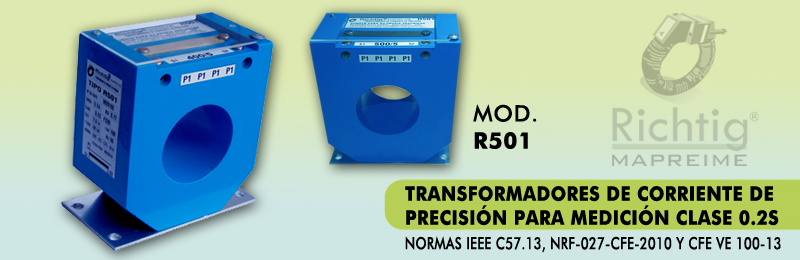

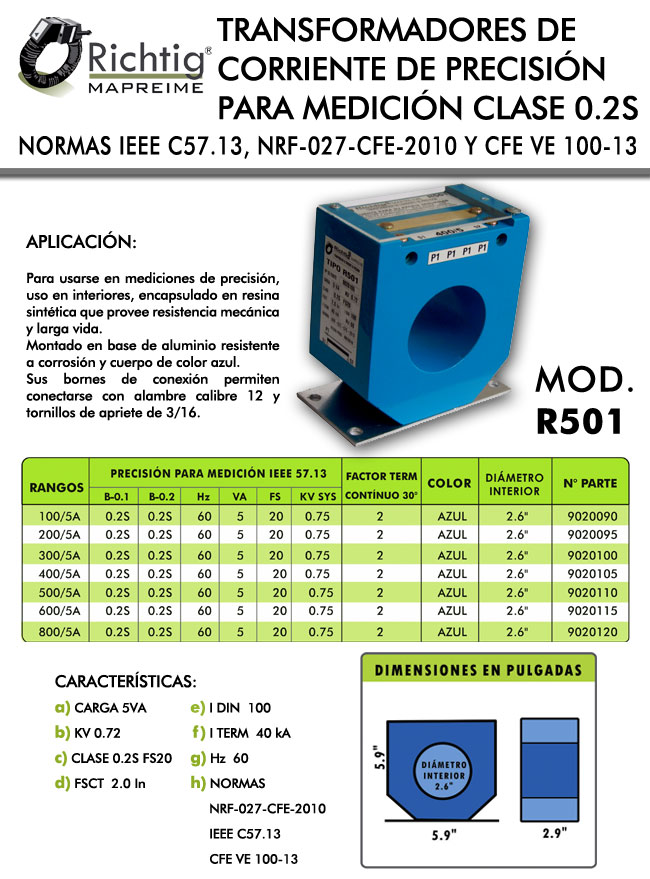

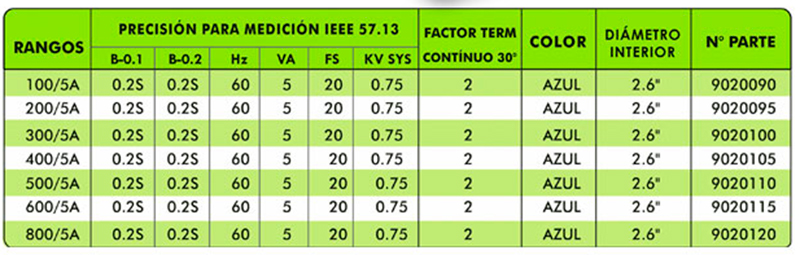

TRANSFORMADORES DE PRECISIÓN PARA MEDICIÓN CLASE 0.2S
NORMAS IEEE C57.13, NRF-027-CFE-2010, CFE VE 100-13


CARACTERÍSTICAS:


a) CARGA 5VA


b) KV 0.72


c) CLASE 0.2S FS20


d) FSCT 2.0 In


e) I DIN 100


f) I TERM 40KA


g) HZ 60


h) NORMAS IEE C57.13 Y NFR-027-CFE-2010 Y CFE VE 100-13


APLICACIÓN:


Para usarse en mediciones de precisión, uso en interiores, encapsulado en resina sintética que provee resistencia mecánica y larga vida.


Montado en base de aluminio resistente a corrosión y cuerpo de color azul.


Sus bornes permiten conectarse con alambre calibre 12 y tornillos de apriete de 3/16.

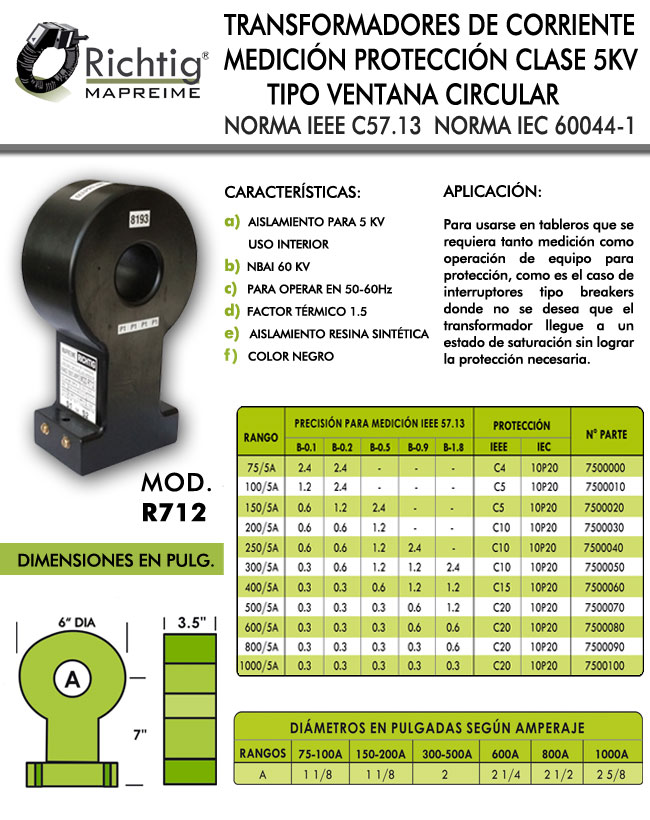

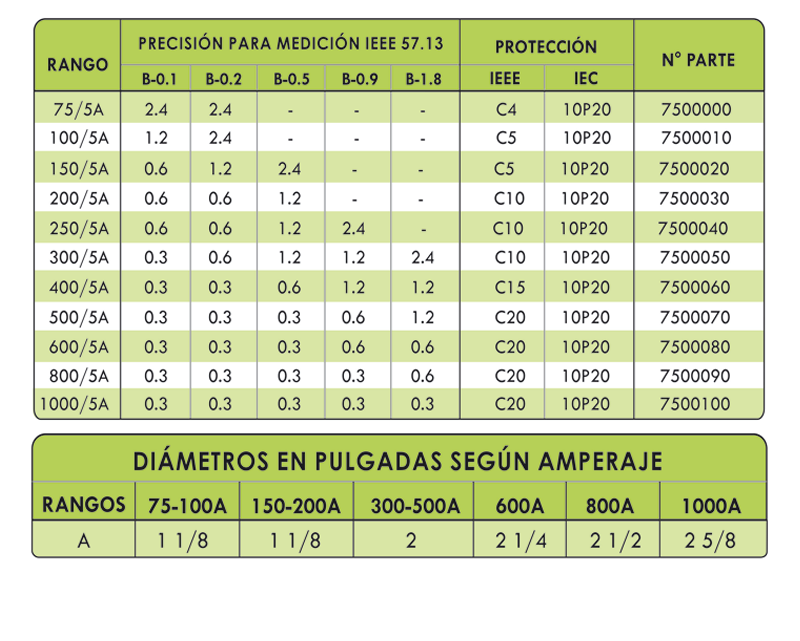

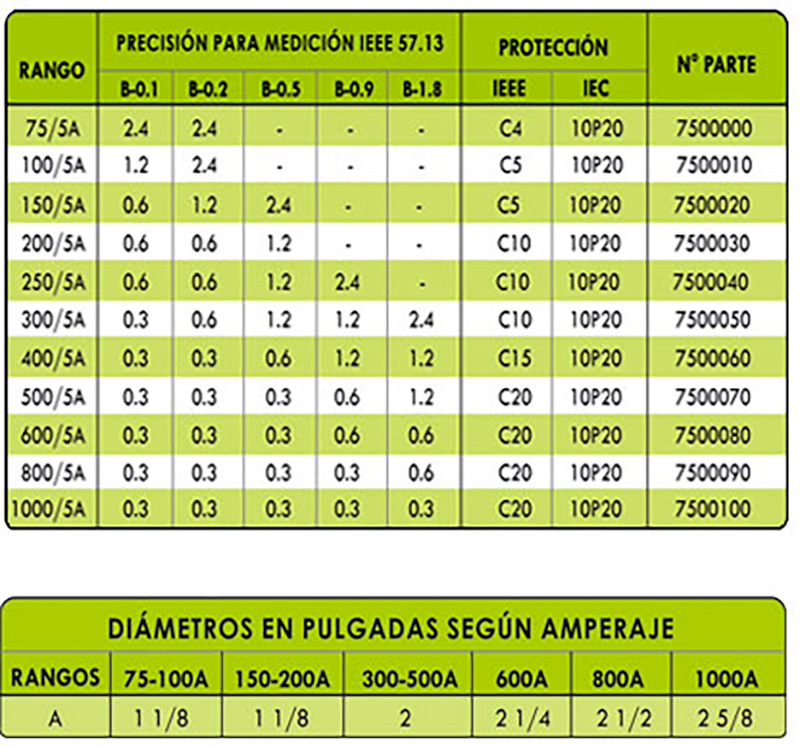

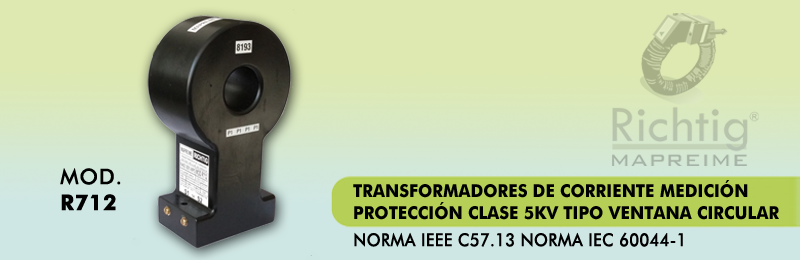

TRANSFORMADORES PARA MEDICIÓN PROTECCIÓN CLASE 5KV
TIPO VENTANA CIRCULAR
NORMA IEEE C57.13, NORMA IEC 60044-1


CARACTERÍSTICAS:


a) AISLAMIENTO PARA 5KV USO INTERIOR


b) NBAI 60KV


c) PARA OPERAR EN 50-60Hz


d) FACTOR TÉRMICO 1.5


e) AISLAMIENTO EN RESINA SINTÉTICA


f) COLOR NEGRO


g) NORMAS IEEE C57.13, IEC 60044-1


APLICACIÓN:


Para usarse en tableros que se requiera tanto medición como operación de equipo para protección, como es el caso de interruptores tipo breakers donde no se desea que el transformador llegue a un estado de saturación sin lograr la protección necesaria.

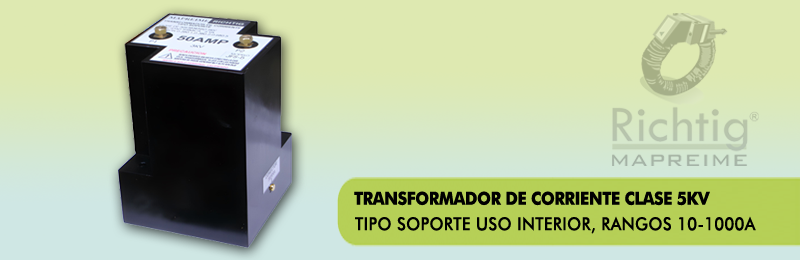

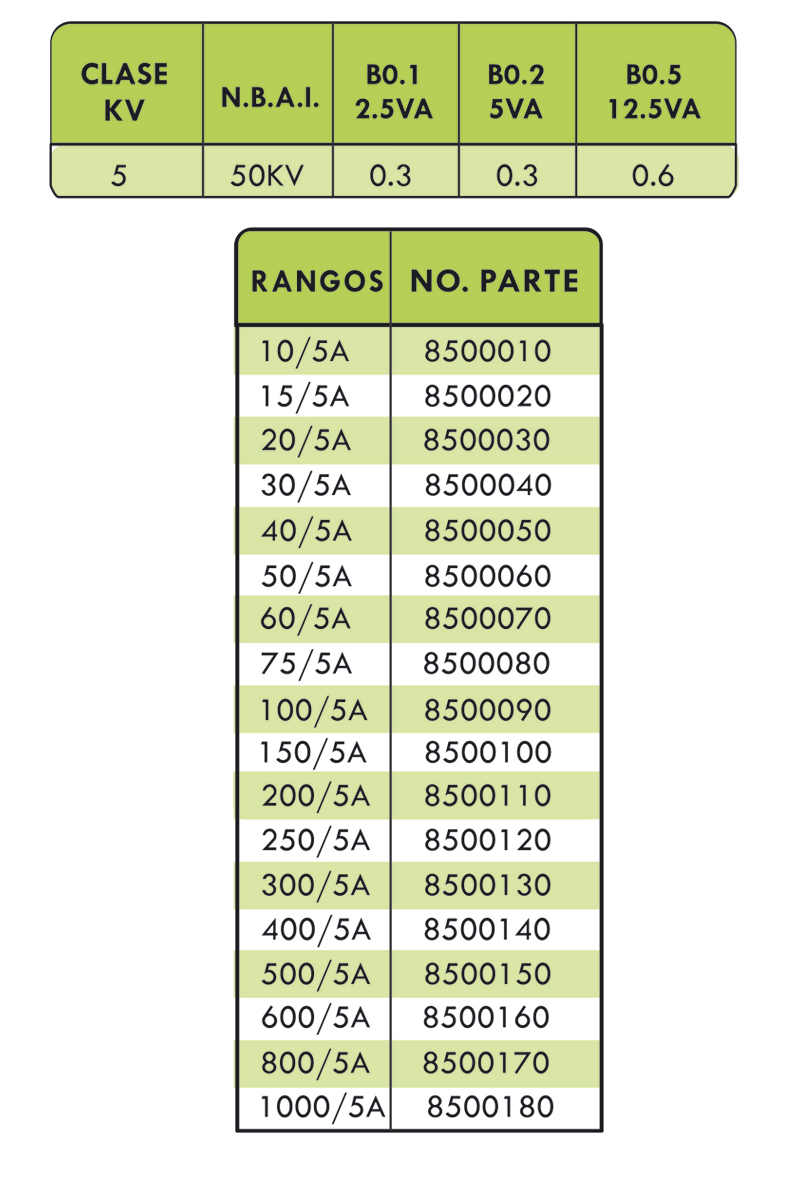

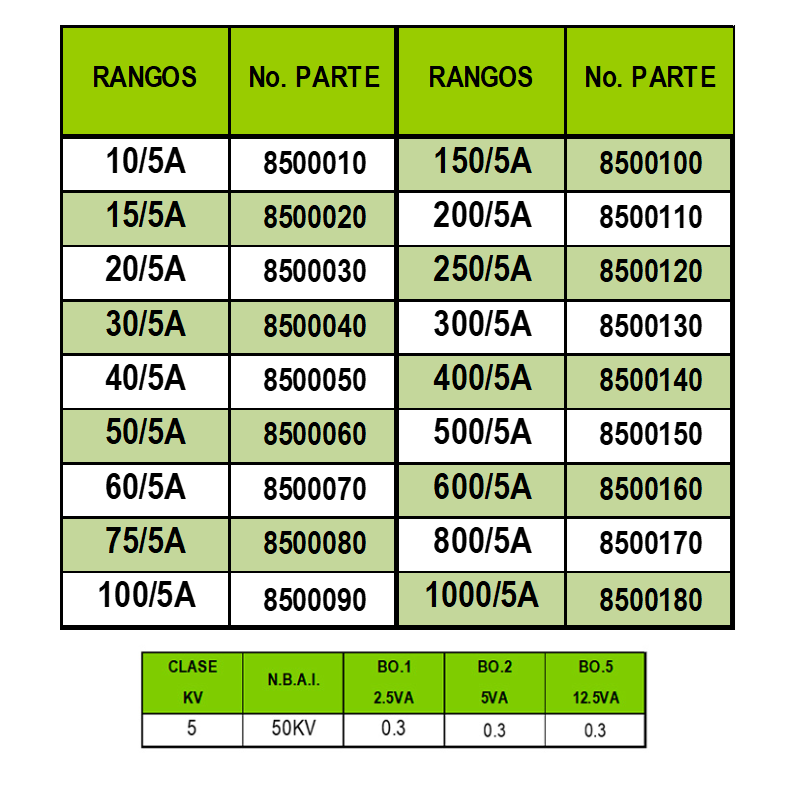

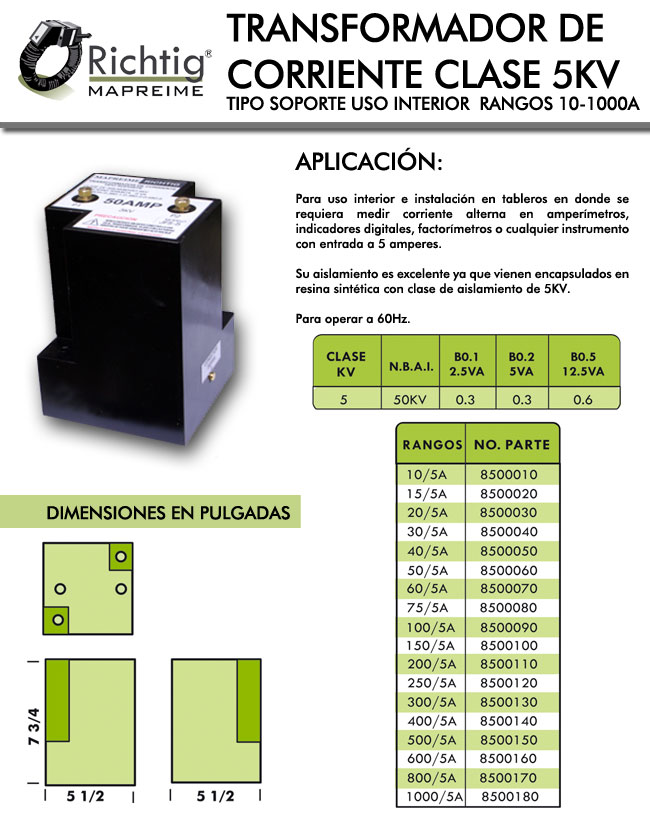

TRANSFORMADOR CLASE 5KV TIPO SOPORTE


APLICACIÓN:


Para uso interior e instalación en tableros en donde se requiera medir corriente alterna en amperímetros, indicadores digitales, factorímetros o cualquier instrumento con entrada a 5 amperes.


Su aislamiento es excelente ya que vienen encapsulados en resina sintética con clase de aislamiento de 5KV.


Para operar a 60Hz.
